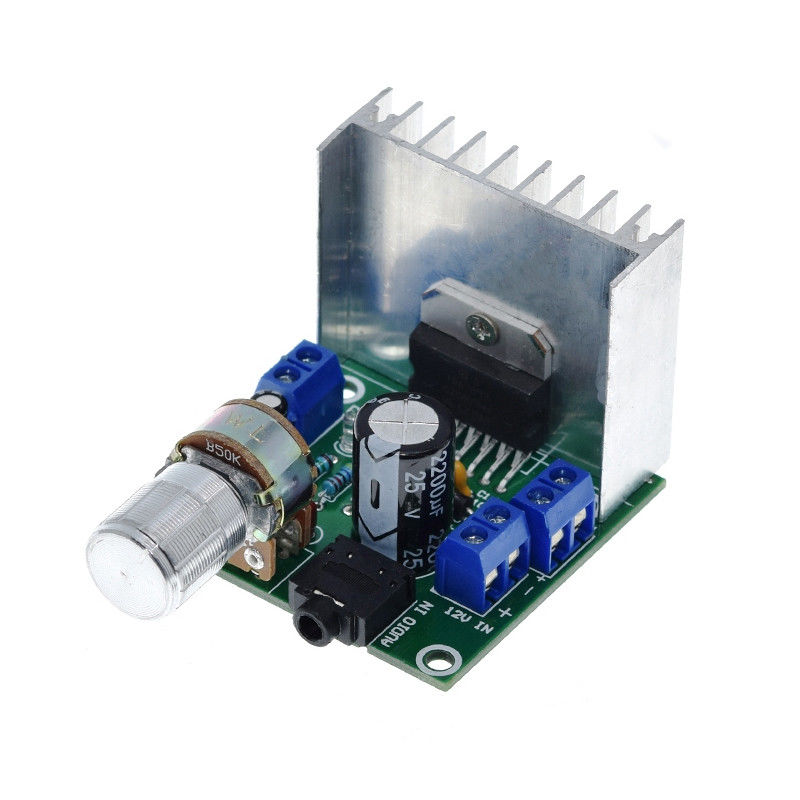

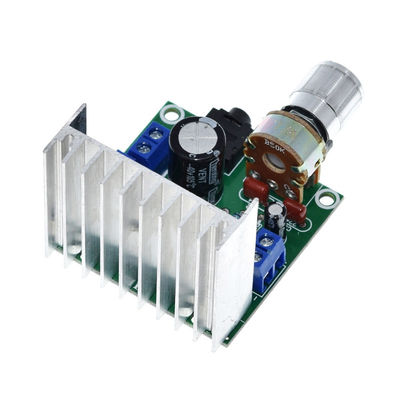

Doppelt-Kanal des Verstärker-TDA7297 Audiodes modul-15W+15W für Bücherregal-Sprecher

• Spitzenleistung: 15W+15W
• Kanaltyp: 2,0 Stereo
• Leistungsaufnahme: DC 8-18V/2000mA
• Frequenzgang: 20Hz-20 KHZ

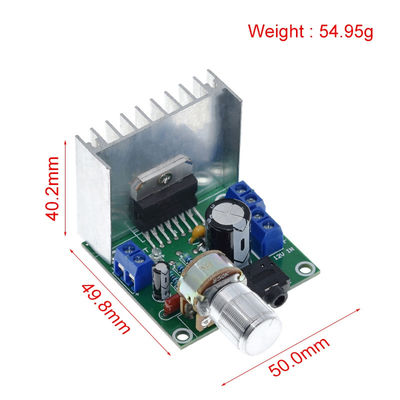

• Länge: Breite 52x: Höhe 48x: 40mm.
• Gewicht: 55g
• Zusammenpassender Sprecher: Sprecher des Zoll 4-8Ω10-80W3-8
• Anwendungsbereich: Bücherregalsprecher, CRT-Fernsehen, Radio-, kleiner Energiespieler, usw.

Betriebsvorschriften:

• Schließen Sie den Resonanzkörper anschließen die zwei Drähte bei einem Ende des Sprecherdrahtes an den Audioausganghafen des Endverstärkerbrettes an. Der linke Kanalsprecher wird an den FLEGEL-Hafen des Endverstärkerbrettes angeschlossen, und der rechte Kanalsprecher wird an den NIEDERLAGE-Hafen des Endverstärkerbrettes angeschlossen. Der Pluspol wird an + negativer Pfosten wird angeschlossen an angeschlossen
• Schließen Sie Audioquellen unter Verwendung eines Audiokabels mit einem 3.5mm Stereokopfhörerstecker an einem Ende, Stecker in den Stereosockel des kopfhörers 3,5 auf dem Endverstärkerbrett an und schließen Sie das andere Ende des Audiokabelsteckers an die Audioquelle an (z.B. Computer, Handy, MP3, DVD)
• Schließen Sie die Stromversorgung① an. Schließen Sie den Stromadapter benutzen einen Stromadapter mit einem DC-Ertrag von 12V2A oder oben an. Schließen Sie die Ertragskurve an den Hafen 12V des Endverstärkerbrettes mit der Plus-Klemme an, die an + Hafen angeschlossen werden und der Minus-Klemme, die an den - Hafen angeschlossen wird.
• Schließen Sie den Transformator Gebrauchstransformator mit Ertrag Wechselstrom 12V2A und oben an. Schließen Sie die zwei Ertragdrähte des Transformators an den Hafen 12V des Endverstärkerbrettes an. Da der Transformator Wechselstrom ausgibt, gibt es keinen positiven oder negativen Pfosten.

Spielmusik:

Schließen Sie die Stromversorgung, Endverstärkerbrett einträgt den Arbeitszustand, BlaulichtLeistungsmesserlicht an; Sie können den Volumengriff auf Ihr Mögen justieren.

Produktdetails:

• Der Kondensator des Filters 2200uf wird in der Stromversorgung angenommen, um reichliche Energie für den NachstadiumsEndverstärker zur Verfügung zu stellen, damit der Ton des Endverstärkers nicht in den großen dynamischen Bedingungen weich ist. Das Bass, stark schwankend, die Mitte, ist offensichtlich schön das dreifache klare und das schön!
• Der BTL-Ausgangskreis wird aus integriertem Block des TDA7297 Endverstärkers ursprünglichen St. verfasst, das starke Energie hat! 6" Bücherregalsprecher sind mühelos zu drücken, solides warmes und voll, einfach zurückzuziehen, vervollkommnen für 2-6“ kleine Sprecher und Bücherregalsprecher. 3-30W kann behandelt werden.
• Blauer LED-Leistungsmesser, Echtzeitüberwachung von Stromversorgungsstatus.
• Der Audioinput nimmt 3.5mm Universalstereosockel an. Benutzer können an Handys, Computer, MP3s, ipads und andere ABTD-Terminals leicht anschließen, solange sie eine doppelseitige Linie mit 3,5 Steckern benutzen.
• Leistungsaufnahme und Audioausgang aller Gebrauchsverdrahtungsblock, solange der Schraubenzieher, die Schraube oben zu lösen, und den Draht in den Draht dann zu verstopfen, und die Schraube dann festzuziehen, um die Verdrahtung abzuschließen, benötigen keinen Lötkolben können leicht abgeschlossen werden.
