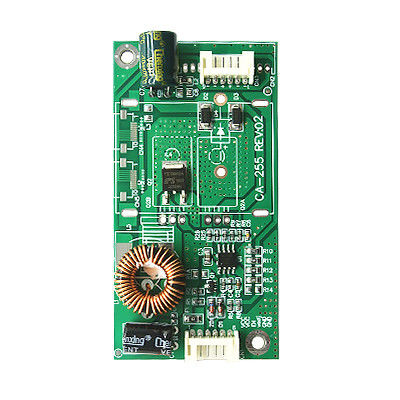

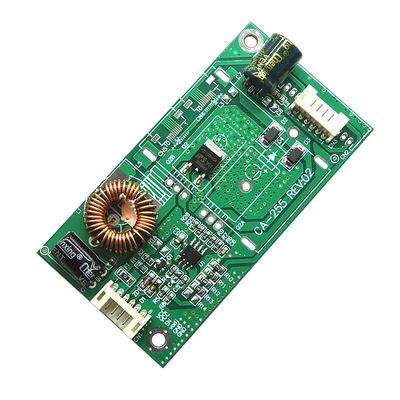

Produktdetails:
|
| Produktmodell: | CA-255 | Produktgröße: | 85*45mm |
|---|---|---|---|
| Eingangsspannung: | 10.8-28v | Ausgangsspannung: | 88 V |
| Unterstützt: | 10-42inch | Hafen: | Shenzhen-Hafenguangzhou-Hafen |
| Hervorheben: | CA-255 Constant Current Board,Constant Current Board Universal,42" führte Fernsehhintergrundbeleuchtungs-Fahrer Board |
||

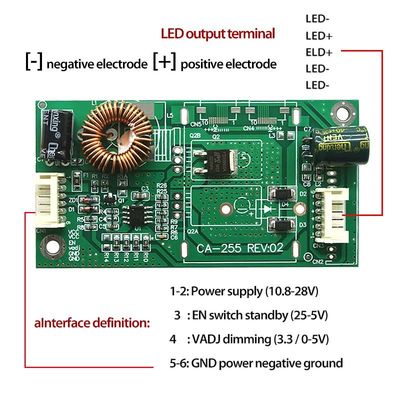

1. VCC: Stromversorgung und Spannung positiv, Schaltungsspannung (Die Spannung beträgt in der Regel 12V oder 24V)
2. ON / OFF, ON, EN, ON_BL etc.: Schalter Fuß, Fuß Schalter Signal (Der Spannungsbereich liegt zwischen 2,5V-5V)
3. PWM, PDIM, VDAJ, BL-PWM et al: Helligkeitsverstellbare Füße (Dimmung hat zwei Modi, einer ist im digitalen Modus -PWM,
Einer ist analoge Dimming -DC
4Die PWM wird als Pulsschwerheitsanpassung bezeichnet, die ein rechteckiges quadratisches Wellensignal erzeugt, die Frequenz beträgt im Allgemeinen 200HZ-2KHZ,
Die Spannungsamplitude beträgt im Allgemeinen 3,3 V, PDIM englische Abkürzung, Dim bedeutet "Helligkeit".
Die Analog-Dimmung erfolgt durch die Gleichspannung, die normalerweise direkt auf den Fuß übertragen wird, der 0-5V Gleichspannung zur Steuerung der Helligkeit liefert.
GND: Boden (negativ)
LED +: Leuchtdiode (LED-Band) positiv
LED-: Leuchtdiode (LED-Band) Negativ
