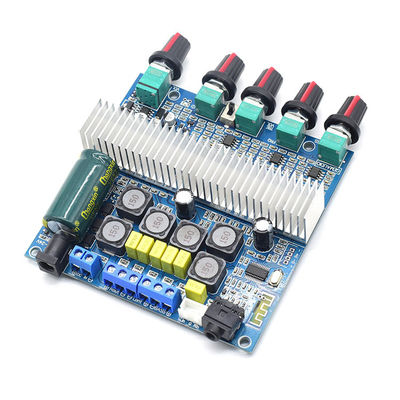

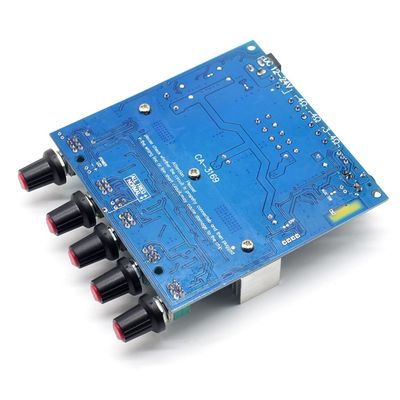

CA-3169B Subwoofer Verstärker Audio Board 2.1 HiFi Verstärker USB Verstärker Bluetooth 5.0

Merkmal:

1.Dies ist eine Gleichstromversorgung von 12-24 V, mit TI's TPA3116D2 Hochleistungs-Digital-Leistungsverstärker-Chip als Kern, eine, um parallel überbrückte Basskanal-Leistungsausgabe zu machen,Einer für den Ausgang der Stromverstärkung des linken und rechten Kanals. unterstützt 100W (Basskanal) + 50W (linkser Kanal) + 50W (rechter Kanal) Dreikanal-Ausgang.

2. mit Bluetooth-Versionsverstärker. Unterstützung von Bluetooth 5.0 Audioempfang, externe Audio-Eingabe-Schnittstelle, mit Vorverstärker, Bass-Crossover-Verarbeitung; Bassvolumen, Bassfrequenz,Volumen des linken und rechten Kanals, Treble, Funktionssteuerungsschalter / Gesamtvolumen, 5 Einstellpotentiometer.

3.Weite Betriebsspannung, energiesparendes Design, Wirksamkeit bis zu 90%. Sie können eine gute Leistungsschalter-Stromversorgung, Laptop-Schalter-Stromversorgung verwenden, Sie können auch eine Ladebottel verwenden,oder Kraftversorgung des Fahrzeugsund so weiter.

4.Das Board ist ein fertiges Board, das gelötet und getestet wurde. Verbinden Sie die Lautsprecherbox nach dem Bild, verbinden Sie die entsprechende Stromversorgung, verbinden Sie mit dem Bluetooth-Audio-Gerät zu spielen,oder die Schallquelle korrekt anbinden.

5Die Frequenz des Subwoofers: 26-160HZ

Die wichtigsten Produktparameter:

Größe (L * W * H): 101 x 100 x 25 m m, ohne Potentiometer und Steckdosenprojektion

Betriebsspannungsbereich: DC 12-25V (Strom 3-4A, oder 19-24V / 4-5A, wie hohe Leistungsanforderungen 20-24V / 8-9A oben), empfehlen DC24V 4A Versorgungsleistung.
Es ist zu beachten, dass die Gleichspannung bei Leerlast nicht größer als 25,5 V sein darf.

Bluetooth-Empfängerabstand: > 8 m (Meter)

Empfindlichkeit der Audioeingabe: 600-800mV

Frequenzbereich: 20Hz-20KHz

Lautsprecherimpedanz:

Links- und Rechtskanallautsprecher: 4-8 Ohm

Impedanz des Subwooferlautsprechers: 2-8 Ohm

Anmerkung:

Die Ausgangsleistung hängt von der Versorgungsspannung/dem Strom, der Lautsprecherimpedanz und der Größe des Audioeingangs ab.Normalerweise ist die Stromversorgungsspannung höher und die relative Ausgangsleistung kann größer gemacht werdenLautsprecher mit unterschiedlichen Impedanzen haben unterschiedliche Ausgangsleistungen.

Funktionsschalter Anweisungen zur Verwendung: --- nur für den Verstärker der Bluetooth-Version

1. Stecken Sie die Stromversorgung im Bluetooth-Modus ein

2. Bluetooth getrennt, lange drücken Sie den Schalter kann in den Audio-Eingabe-Modus wechseln

3. Bluetooth-Spielstatus, kurz drücken Sie den Schalter zum Pausieren / abspielen

Vielleicht möchten Sie auch einen TPA3116 Subwooferverstärker mit Gehäuse

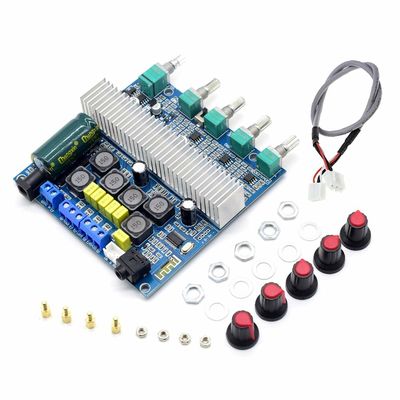

Das Paket beinhaltet:

1 Stück TPA3116 Leistungsverstärker

Fragen zu Produkten

1. Verstärkerplatte hat Strom und Geräusche während des Gebrauchs

Die meisten unserer Verstärkerplatten verwenden Gleichstromversorgung.
Die Hauptursachen für Stromgeräusche sind:
A. Der verwendete Stromversorgungsfilter ist nicht gut; der Stromgeräusch wird durch falsche Eingabe der Strom- oder Audioeingabe verursacht.
B. Die Eingangssignalqualität ist schlecht, die Ausgabe des mit dem Eingang verbundenen Geräts ist unsachgemäß und das Geräusch wird durch die abnormale Eingabe der Audiogewalt verursacht.
C. Das Eingangskabel ist von schlechter Qualität; die Leitung ist schlecht angeschlossen; die Verkabelung ist beschädigt; die Verkabelung ist ausgesetzt
D. Die Eingangsanbindung verfügt über andere Wiedergabevorrichtungen, und einige Geräte teilen sich die Stromversorgung, um Lärm zu verursachen.

2- Kein Sound-Ausgang, kein Sound in einem Kanal?

A. Der Lautsprecher ist kaputt oder das Lautsprecherkabel ist nicht richtig angeschlossen.
B. Das Eingangskabel ist nicht gut verbunden; die Verkabelung ist beschädigt; die Ausgabe des mit dem Eingang verbundenen Geräts ist nicht korrekt.

3- Lautstärke gebrochen und brechen Sound, wenn laut drehen?

A. Die Leistung ist unzureichend, erst bestätigen Sie, dass die Verkabelung korrekt ist und der Versorgungsstrom ausreicht.
B. Der Lautsprecher selbst hat eine schlechte Leistung oder Schäden und die Lautsprecherleistung ist zu gering oder zu groß.
C, Links- und Rechtskanallautsprecher (+) (-) sind unabhängig voneinander, können nicht miteinander verbunden werden

4Lautsprecher ist kaputt, wenn der Subwoofer-Verstärker laut wird?

A, Die Leistungseingabe ist unzureichend, zuerst bestätigen Sie die Verkabelung ist korrekt, ist der Versorgungsstrom ausreichend
B, ob die Leistung des Lautsprechers selbst zu groß oder zu klein ist oder die Bassleistung des Lautsprechers selbst schlecht ist; die Struktur der Lautsprecherbox; diese Anomalien verursachen Pausen.

5- Ist die Lautstärke nicht genug?

Strom und Stromversorgungsspannung, die Amplitude der Schallquelle Signal, die Größe der Lautsprecher Impedanz sind alle verwandt, jede Art von Mangel wird die Leistung beeinflussen

6Wird der Verstärker verbrannt?

A. Die positiven und negativen Pole der Stromversorgung sind umgekehrt miteinander verbunden; die Stromversorgungsspannung ist zu hoch und übersteigt die Grenzbetriebsspannung der Platine
B. Wenn die Leiterplatte eine Gleichstromversorgung benötigt, darf sie nicht direkt an die Stromversorgung des Wechselstromtransformators angeschlossen werden (dies kann vor der Verwendung korrigiert und in Gleichstrom umgewandelt werden)
C. Um zu überprüfen, ob die Verkabelung korrekt ist, schließen Sie die Stromversorgung an. Eine falsche Verbindung oder ein Kurzschluss verursachen Schäden an wichtigen Teilen.
