CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0

CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0
CA-3169B 2.1 Channel Audio Power Amplifier Board with High Fidelity Sound and Bluetooth 5.0
CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0 CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0 CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0 CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0 CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0

Großes Bild :  CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0

Produktdetails:
Herkunftsort: Shenzhen, China
Markenname: CreatAll
Zertifizierung: CE
Modellnummer: CA-3169B
Zahlung und Versand AGB:
Min Bestellmenge: 3 Stück
Preis: Verhandlungsfähig
Lieferzeit: 3-7 Arbeitstage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 10000 Stück/Stück pro Tag
Kontakt

CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0

Beschreibung
Modell: CA-3169B Marke: creatall
Ausgangsleistung: 2*50W+100W Eingangsspannung: Doppelstromversorgung: DC12~24V
Links- und Rechtskanallautsprecher: 4 bis 8 Ohm Frequenzgangstrecke: 20 Hz bis 20 kHz
Impedanz des Subwooferlautsprechers: 2-8 Ohm Empfindlichkeit der Audioeingabe: 600 bis 800 mV
Bluetooth-Empfangsdistanz: > 8 m (Meter)
Hervorheben:

Stereo-Equalizer-Leistungsverstärker

,

2.1 Kanal-Leistungsverstärker-Board

CA-3169B 2,1 Kanal Audio 5,0 HIFI Power Subwoofer Stereo Equalizer High Fidelity Sound Power Verstärker Bord
Produktübersicht

Dies ist eine DC-betriebene 2.1-Kanal-Audioverstärkerplatine mit dem leistungsstarken digitalen Leistungsverstärkerchip TPA3116D2 von TI. Es unterstützt einen 100-W-Basskanal sowie 50-W-Ausgänge für den linken und 50-W-Rechtskanal mit Bluetooth 5.0-Audioempfangsfunktion.

Hauptmerkmale
  • Gleichstrombetriebenes 12-24-V-Netzteil mit dem digitalen Leistungsverstärkerchip TPA3116D2 von TI
  • Parallel gebrückter Basskanal (100 W) plus Ausgänge für den linken und rechten Kanal (jeweils 50 W).
  • Bluetooth 5.0-Audioempfang mit externer Audioeingangsschnittstelle
  • Eingebauter Vorverstärker mit Bass-Crossover-Verarbeitung
  • Fünf Einstellpotentiometer für Basslautstärke, Bassfrequenz, Kanallautstärke, Höhen und Funktionssteuerung
  • Breite Arbeitsspannung mit energiesparendem Design (bis zu 90 % Wirkungsgrad)
  • Kompatibel mit Schaltnetzteilen, Laptop-Adaptern, Kfz-Netzteilen und Ladebatterien
  • Vorgelötete und getestete fertige Platine, bereit zur Installation
  • Grenzfrequenz des Subwoofers: 26–160 Hz
Technische Spezifikationen

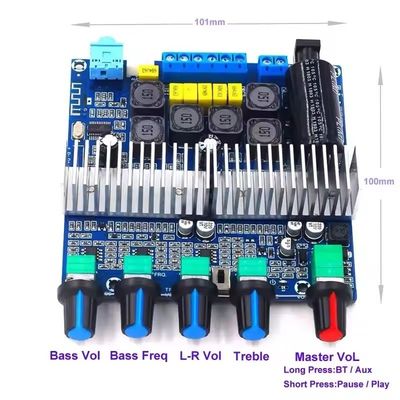

Abmessungen (L × B × H) 101 × 100 × 25 mm (ohne Potentiometer und Buchsenvorsprung)
Betriebsspannungsbereich DC 12–25 V (Strom 3–4 A oder 19–24 V/4–5 A, hohe Leistungsanforderungen 20–24 V/8–9 A oben)
Empfohlen: DC24V 4A Netzteil
Hinweis: Die DC-Leerlaufspannung sollte 25,5 V nicht überschreiten
Bluetooth-Empfangsentfernung > 8 Meter
Audioeingangsempfindlichkeit 600–800 mV
Frequenzgangbereich 20Hz-20KHz
Lautsprecherimpedanz Linker/rechter Kanal: 4-8 Ohm
Subwoofer: 2-8 Ohm
Anleitung zum Funktionswechsel (Bluetooth-Version)
  • Schließen Sie das Gerät an die Stromversorgung an – standardmäßig ist der Bluetooth-Modus aktiviert
  • Bluetooth-Verbindung getrennt – Schalter lange drücken, um in den Audio-Eingangsmodus zu wechseln
  • Bluetooth-Wiedergabe – drücken Sie kurz den Schalter, um anzuhalten/abzuspielen
Packungsinhalt
  • 1 × TPA3116 Leistungsverstärkerplatine
Fehlerbehebung und FAQs
Die Verstärkerplatine hat während des Betriebs aktuelle Geräusche und Geräusche
Die meisten Verstärkerplatinen mit Gleichstromversorgung erzeugen keinen aktuellen Ton und kein Rauschen. Hauptursachen:
  • Schlechte Stromversorgungsfilterung oder falscher Strom-/Audioeingang
  • Schlechte Qualität des Eingangssignals oder anormaler Audioquelleneingang
  • Eingangskabel von schlechter Qualität, schlechte Verbindungen, beschädigte Verkabelung oder hängende Verkabelung
  • Andere Wiedergabegeräte in der Eingangsverbindung oder gemeinsam genutzten Stromversorgung verursachen Rauschen
Keine Tonausgabe oder kein Ton auf einem Kanal
  • Lautsprecher beschädigt oder schlechte Verbindung des Lautsprecherkabels
  • Schlechte Eingangskabelverbindung, beschädigte Verkabelung oder falscher Ausgang vom angeschlossenen Gerät
Die Lautstärke ist unterbrochen und das Geräusch bricht ab, wenn die Lautstärke laut eingestellt wird
  • Unzureichende Leistungsaufnahme – überprüfen Sie die korrekte Verkabelung und den ausreichenden Versorgungsstrom
  • Schlechte Lautsprecherleistung oder Beschädigung, Lautsprecherleistung zu gering oder zu groß
  • Die Ausgänge der Lautsprecher (+) (-) des linken und rechten Kanals sind unabhängig und können nicht miteinander verbunden werden
Der Ton des Lautsprechers ist kaputt, wenn die Lautstärke des Subwoofer-Verstärkers laut wird
  • Unzureichende Leistungsaufnahme – überprüfen Sie die korrekte Verkabelung und den ausreichenden Versorgungsstrom
  • Lautsprecherleistung zu groß oder zu klein, schlechte Bassleistung oder Anomalien in der Struktur der Lautsprecherbox
Lautstärkeleistung reicht nicht aus
Die Leistung hängt von der Versorgungsspannung, der Signalamplitude der Schallquelle und der Größe der Lautsprecherimpedanz ab. Jeder Mangel beeinträchtigt die Leistungsabgabe.
Wird der Verstärker durchbrennen?
  • Positive/negative Pole der Stromversorgung vertauscht angeschlossen
  • Die Versorgungsspannung ist zu hoch und überschreitet die maximale Betriebsspannung der Platine
  • Direkter Anschluss der AC-Transformator-Stromversorgung (muss zuerst in DC gleichgerichtet werden)
  • Falsche Verkabelung oder Kurzschlüsse führen zu Schäden an wichtigen Komponenten
Produktbilder

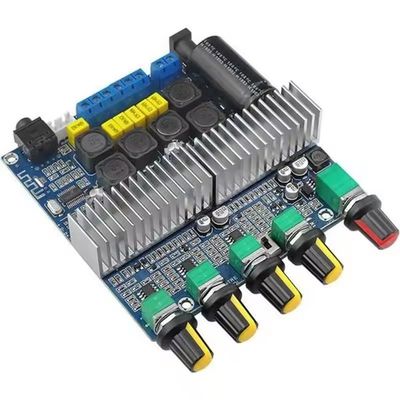

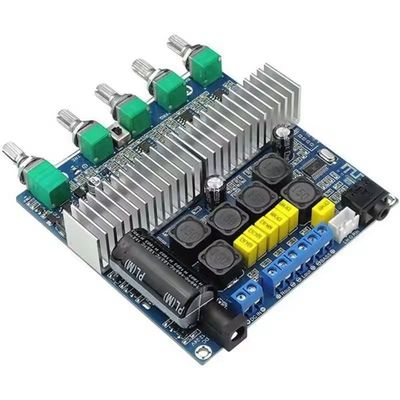

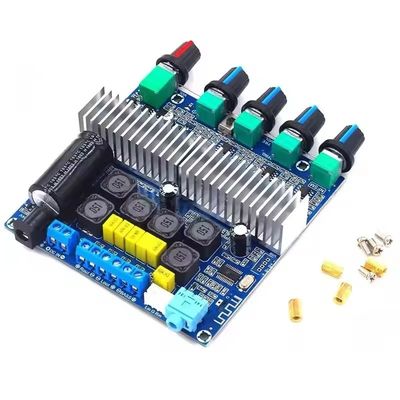

CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0 0 CA-3169B 2.1-Kanal-Audio-Leistungsverstärker-Board mit High-Fidelity-Sound und Bluetooth0 1
