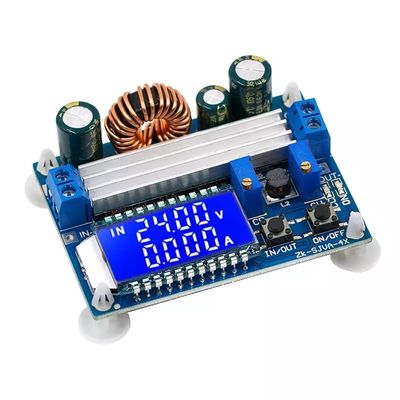

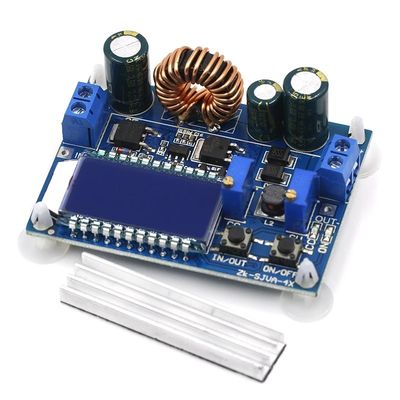

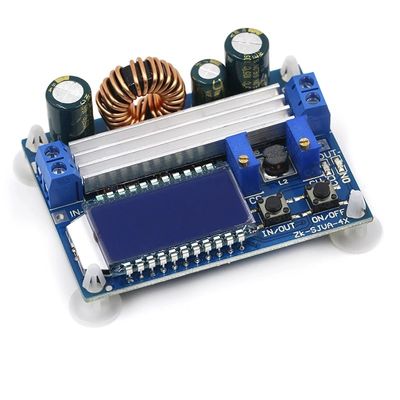

35W Anzeigen-automatisches Brett DCs Digital LCD hinunter Buck Boost Converter Power Supply-Modul

• Eingangsspannung: 5.5-30V (Eingangsspannung 5V, können Sie Dollarauftrieb normalerweise erzielen, aber die Spannungs- und Messflügelwerte sind nicht genau; kleiner als 4.7V, Unterspannungsschutz)
• Ausgangsspannung: 0.5-30V
• Ausgangsstrom: langfristige Stallarbeit in 3A, verstärken die Hitze kann 4A erreichen
• Spitzenleistung: 35W natürliches Abkühlen, Wärmeableitung, zum von 50W zu erhöhen
• Spannungsanzeigenentschließung: 0.05V
• Gegenwärtige Anzeigenentschließung: 0.005A
• Umwandlungs-Leistungsfähigkeit: ungefähr 88%
• Sanftanlauf: Ja (sehr stark mit Lastsstart, fällt Start möglicherweise) aus
• Eingegebener Rückschutz: Ja
• Ertragantieindringen: Ja
• Kurzschlusssicherung: ja
• Arbeitsfrequenz: 180KHZ
• Größe: 6.6*4.8cm/2.6*1.89inch

Funktions-Beschreibung:

• Modul hat IN/HERAUS, AN/AUS-zwei Knöpfe: IN/HERAUS-Knopf, zum der Eingangsspannungs- und Ausgangsspannungsanzeige, lange Presse zu schalten, um die Ausgangsstromausgangsleistungsanzeige zu schalten; Der AN/AUS-Knopfsteuerertrag, der, lange Presse AN/AUS ist, stellte Macht auf Nichterfüllungsertragstatus ist AN/AUS ein.

• Cm ist der gegenwärtige Einstellungspotentiometer, Rechtsdrehung, kann den Satz erhöhen, der gegenwärtig ist, wenn der Lastsstrom den gegenwärtigen Satz erreicht, eintragen die konstante gegenwärtige Lage, konstante gegenwärtige (rote) Leuchtung cm Indikator; der rechte Lebenslauf ist der Spannungseinstellung Potenziometer, Rechtsdrehung, kann die Ausgangsspannung erhöhen. AUF Indikator ist die ErtragStatusanzeige, wenn die Ausgangsspannung eingeschaltet ist, andernfalls aus.

Wie man verwendet:

Verwendet als gewöhnliches Dollarauftriebsmodul mit Überstromschutzfähigkeit

• Justieren Sie den konstanten Spannungspotentiometer Lebenslaufs, damit die Ausgangsspannung die Spannung erreicht, die Sie wünschen.
• Messen Sie den Ertragkurzschluß, der mit Messflügel 10A gegenwärtig ist (schließen Sie die zwei Tastköpfe direkt zum Ertragende) an, und justieren Sie den konstanten gegenwärtigen Potenziometer cm, um den Ausgangsstrom den voreingestellten Überstromschutzwert erreichen zu lassen. (Zum Beispiel, wenn der gegenwärtige Wert, der durch das Vielfachmessgerät angezeigt wird, 2A ist, erreicht der maximale Strom nur 2A, wenn Sie das Modul benutzen. Wenn der Strom 2A erreicht, ist die rote konstante Spannung und die konstante gegenwärtige LED, andernfalls die LED ist aus) eingeschaltet

Vorsicht: Bei der Anwendung in diesem Zustand, gibt es einen Spannungsabfall von 0 | 0.2V wegen des gegenwärtigen Repräsentativwiderstandes am Ertrag. Gleichzeitig haben der Input und die Ertragführungen einen bestimmten linearen Spannungsabfall, den dieses ein normales Phänomen ist!

Verwendet als Ladegerät ohne konstante gegenwärtige Funktion des Moduls kann nicht verwendet werden, um die Batterie, wegen der Macht der Körperverletzung aufzuladen und der LadegerätDruckabfall ist groß, mit dem Ergebnis des Ladestroms ist zu groß und veranlaßt Schaden der Körperverletzung, also den Anfang der Körperverletzung, den konstanten aufladenden Fluss zu verwenden, wenn der Vorwurf, bis zu einem gewissen Grad automatisch zurück zu der konstanten Spannungsaufladung zu schalten.

• Bestimmen Sie die Flossspannung und -Ladestrom, für die Sie den Akku benötigen (wenn der Lithium-Batterie-Parameter 3.7V/2200mAh ist, dann, welches die Flossspannung 4.2V ist und der maximale Ladestrom 1C, IE 2200mA ist)
• Unter Nullastbedingung misst das Vielfachmessgerät die Ausgangsspannung und justiert den konstanten Spannungspotentiometer, damit die Ausgangsspannung die Flossspannung erreicht. (Wenn die Lithium-Batterie 3.7V aufgeladen wird, justieren Sie die Ausgangsspannung auf 4.2V)
• Messen Sie den Ertragkurzschluß, der mit Messflügel 10A gegenwärtig ist (direkt die zwei Tastköpfe zum Ausgangsanschluss anschließen)

und justieren Sie den konstanten gegenwärtigen Potenziometer, damit der Ausgangsstrom den vorbestimmten Gebührengegenwärtigen Wert erreicht;

• Schließen Sie die Batterie an und aufladen.
• (Schritte 1, 2 und 3 sind, wie folgt: Inputbeendigungsstromversorgung, der Ertrag wird nicht an die Batterielast angeschlossen)
• Verwendet als konstantes gegenwärtiges Fahrermodul LED
• (1) vergewissern sich, dass Sie den Betriebsstrom LED und die maximale Funktionierenspannung fahren müssen;
• (2) unter Nullastbedingungen, misst das Vielfachmessgerät die Ausgangsspannung und justiert den konstanten Spannungspotentiometer, damit die Ausgangsspannung die maximale Funktionierenspannung der LED erreicht.
• (3) mit einem Strommessungsertrag-Kurzschlussstrom des Vielfachmessgeräts 10A, bei der Justage des konstanten gegenwärtigen Potenziometers, damit der Ausgangsstrom den vorbestimmten Betriebsstrom LED erreicht;
• (4) angeschlossen an die LED, Testmaschine.
• (Schritte 1, 2 und 3 sind, wie folgt: Geben Sie die Energie ein und geben Sie die Nullast-LED aus.
