CA-888 LCD-TV-Leistungsmodul Universelle Fenstersteuerungs-Leistungsmodul

• Modell: CA-888

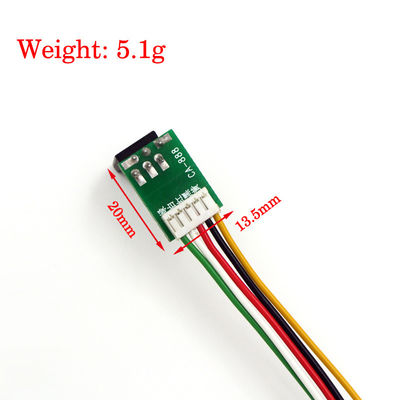

• Größe: 19,5*13,5 mm
• Anwendungen: zur Lösung der 15- bis 21-Zoll-LCD-Monitor-Stromversorgungs-Wartungsprobleme Schäden an der LCD-Leistungskabel einen großen Anteil.Probenahmeschaden ist der häufigste, weil diese Bauteilmodelle vielfältig sind, oft weil es keine gleichen Ersatzteile gibt und nicht repariert werden kann.Sollte die Mehrheit der Kunden benötigt, um einen Freund der Allzweck-LCD-Stromversorgungsmodul zu entwickeln.
• Das Modul hat: einfache Verkabelung, einfache Installation, Zeitersparnis, bessere Erfolgsrate bei der Wartung und so weiter.Die Entwicklung dieser Module unter einem universellen Stromversorgungsmodul ist möglicherweise in Betracht gezogen..

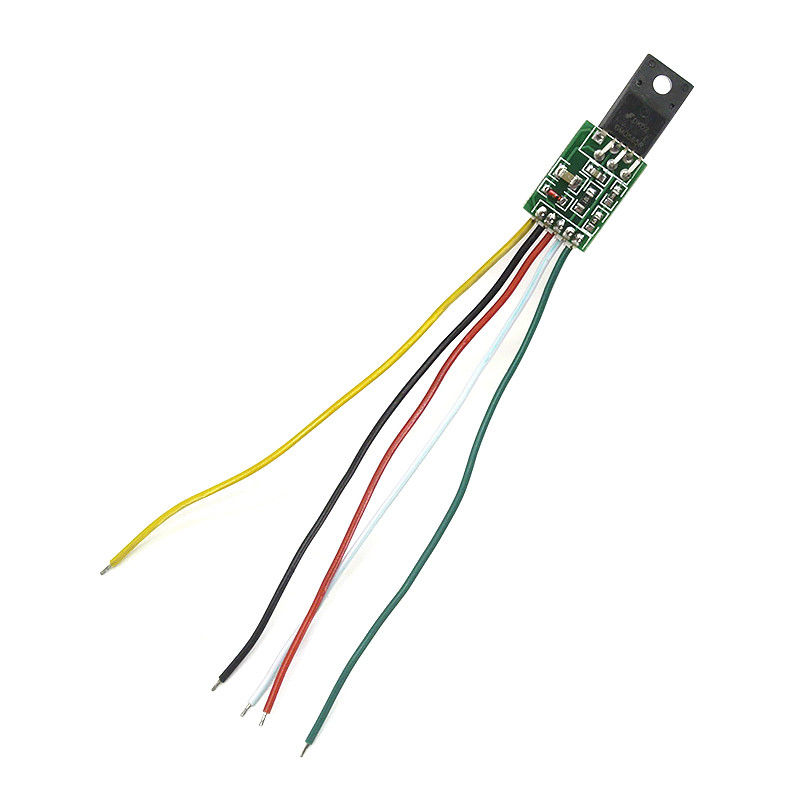

Die Definition der Nadel

• Fuß gelbe Linie: DRAIN, Stromsteuerseite, dann die ursprüngliche Hochleistungs-MOS-Stromversorgung D-Pol.Im Allgemeinen die Mitte der Stromschalterröhre Fuß

• Füße schwarze Linie oder Pulverlinie: GND, Modul Boden 300v, dann der negative Kondensator, die gleiche Linie kann sein.Direkt mit einem großen Filter Kondensator negativ verbunden

• Füsse rote Linie: VCC, die Modulstromversorgungsseite, dann der Rückkopplungswickelterminal-Gleichrichterkondensator nach der positiven,kontinuierlichen Stromversorgung, die Spannung zwischen 12-18V.

• Fuß weiße Linie: FB, Spannungsfeedback, dann optocoupler 4 Fuß, bitte überprüfen Sie die optocoupler 3 Fuß Hitze, nicht Hitze, dann setzen Sie die optocoupler kurz auf den heißen Boden,während der 4-Pin-Peripherie-Schaltkreis getrennt.

• Fuß grüne Linie: Start Start Pin, dann +300 V Kondensator positiv

Verwendung:

• Entfernen Sie die ursprüngliche Stromversorgung Chip auf dem Board (in der Regel 8 Fuß), und der Schalter (mos Tube)

• Überprüfen Sie den 300-Volt-Kondensator, sowie die Kapazität der Last Seite des Pakets gibt es keine Trommel, ein Problem auf der ersten

• Ersatz

• Überprüfen Sie die Ladeseite, es gibt keinen Kurzschluss, keine Anzeigetafel, keine Hochspannung.

• Verbinden Sie das Modul mit der entsprechenden Leitung, und überprüfen Sie sorgfältig, dass es nichts falsch ist, wenn falsch kann das Modul platzen verursachen

• Installiert an der ursprünglichen Position des Heizkörpers, achten Sie auf die Isolierung, nicht Kurzschluss

• Leistung, Messspannung ist nicht die Ausgabe, gibt es keine Ausgabe, dann überprüfen Sie die Ursache
