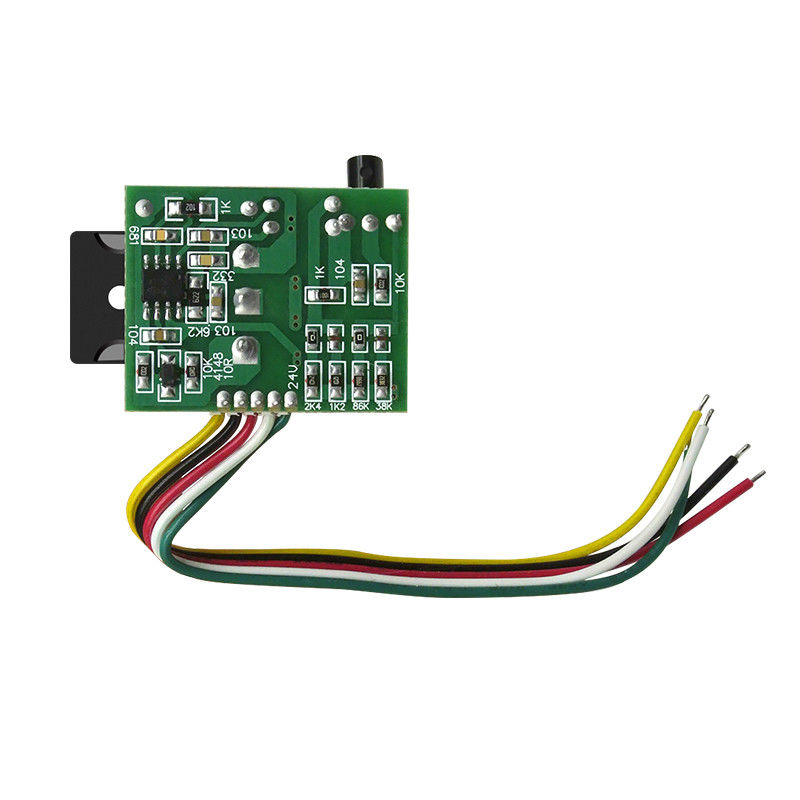

Brett DC-Probenahme 46 des Schaltnetzteil-CA-901 Zoll 12V 24V

CA-901 LCD Fernsehschaltnetzteilmodul DC-Probenahme 46 Zoll 12V 24V

Produkt-Beschreibung:

• leistungsstark,
• Leistungsaufnahme der geringen Energie,
• klein,
• breiter Spannungsbereich,
• einfach zu installieren,
• passend für Rücklaufausgangsspannung von 12V 24V LCD Fernsehenergie
• wird in 46 Zoll LCD-Fernseh-, LCD-Stromausfall oder schneller Ersatz des starken Schaltnetzteils verwendet

Eigenschaften:

• Art: Lcd-Produkte, nichtisolierte Stromversorgung
• Ertrag: 300V
• Ertrag: 12V/24V

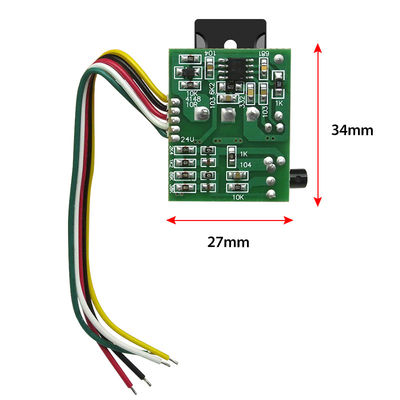

• Produktgröße: 34mm*27mm*17mm
• Universalgröße: Universal-LCD, Monitor unterhalb 46 Zoll
• Produktgebrauch: Hochleistung, Leistungsaufnahme der geringen Energie, klein. Breite Spannungsregulierungsstrecke

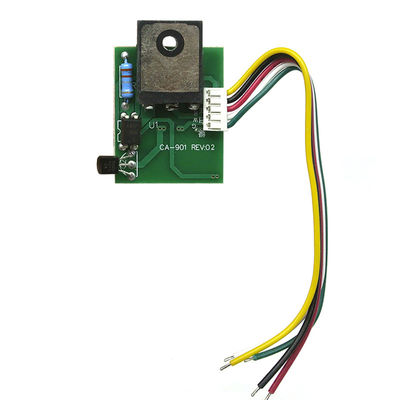

CA-901 UMDR.: 01 Modulhauptmerkmale:

• DC-Probenahme und Feedback des Reglers TL431, eine gute Reglerleistung.

• Dieses Modul benutzt selektiven Ertrag 12V 24V, muss nur die entsprechende Auflage anschließen, können Sie 12V oder 24V ausgeben

• Rationalisierter Entwurf, einfache Installation (figure1), einfach entsprechend dem Diagramm, entsprechend der erforderlichen Spitzenleistung, die entsprechende Auflage auf ihr anzuschließen (Stromversorgungsmodulfabrik 24V

Zwei Montagevorschriften:

• Entfernen Sie den ursprünglichen Netzschalter oder das starke Modul, das Modul, das fest in theoriginal Kühlkörper geregelt wird.

• Überprüfen Sie den Antispitzenabsorptionsstromkreis ist normal, der Transformatorsekundärlastsisshortstromkreis.

• Das Modul angeschlossen an die rote Linie des ursprünglichen weldingpoint Pfosten des Netzschalters C (Pfosten FET D, das ursprüngliche Modell für die Energie des c-Pfostens) die schwarze Linie angeschlossen an das geothermische Feld (großer Stromversorgungsfilter capacitornegative).

• Die gelbe Linie wird an den negativen Pfosten vom Sekundär, Gleichrichterdiode des Transformators (12V oder 24V) der Pluspol des Filterkondensators angeschlossen (Hauptstromversorgung

• weiße Linie angeschlossen an die Transformatorsekundärhauptstromversorgung 12V oder 24V (Filterkondensatornegativ (kalte Seite):

• Grüne lineconnected zur ursprünglichen Energieangebotsseite des Moduls C (9V-18V) und theoriqinal Maschine IC-Stromversorgung und Stromkreistrennung.

• Entsprechend der Ausgangsspannung zum Vorwählen die passende Auflage, wie in Zahl gezeigt

• Nach der Verbindung der Linie, schlagen wir vor: trennen Sie zuerst sich (die Netzspannung plug.load trennen, angeschlossen an falsche Last (10 Ohm 20 Watt Widerstand), Maßnahme der Spannung, checkcorrect vor Machttestmaschine.
