DC4-30V Spannungs-und Messflügel-10A 50A 100A Energie-Auto-Motorrad

M430 ist eine Spannung, ein Strom und ein Energiemessgerät. Es kann die Spannung, den Strom und die Macht des Stromkreises in Versuch nur messen und anzeigen. Der angezeigte Wert kann durch einen justierbaren Widerstand eingestellt werden. Die tatsächliche Spannung und der Strom der Schleife hat keinen Effekt.

Verwenden Sie nicht Hochspannung über 30V bei der Anwendung, andernfalls verursacht sie Überspannungsschaden des Produktes.

Das Produkt der Strecke 10A kommt mit einem Shunt, und es gibt einen Kurzschluss am Testende des Gleichstrommaßes. Solange das Meter in der Reihe mit der Last entsprechend dem Bauschaltplan geschaltet wird, kann es normalerweise benutzt werden.

Funktionierenspannung:
Die Arbeitsspannung des Instrumentes ist DC 4~30V, 5~12V wird empfohlen
Die dünne rote Linie ist der Pluspol des Arbeitsfähigkeitsspg.versorgungsteils, und die dünne schwarze Linie ist der negative Pfosten des Arbeitsfähigkeitsspg.versorgungsteils, das dem Gemeindeland mit der starken schwarzen Linie gehört.
Bei der Anwendung, kann die Grenzspannung, die an die dünnen roten und schwarzen Drähte angeschlossen wird, 30V nicht übersteigen, und Stromversorgung 12V wird empfohlen

Messbereich:
Die Spannungsmessungsstrecke ist 0~100V, ist der Anzeigemodus unter 10V 0.00V, beginnt die Spannung an 0.2V, und der Fehlerbereich ist ±1V.
Die Strommessungsstrecke ist 0~10A, die gegenwärtigen Anfänge an 0.03A, und der Fehler ist ±0.1A

Spannungsanzeigeneinstellen
Es ist die Anzeigenfeineinstellung, nicht die bedeutende Anpassung, ist die Anpassung die Anzeigenspannung, aber die tatsächliche Spannung kann nicht justiert werden!

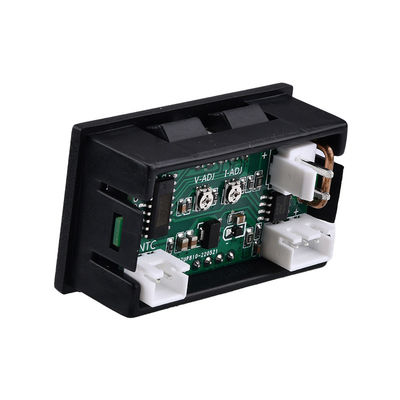

Finden Sie einen Flachblattschraubenzieher und verdrehen Sie den Abgleichwiderstand V-ADJ Runde, um die Spannung einzustellen

Gegenwärtiges Anzeigeneinstellen
Es ist die Anzeigenfeineinstellung, nicht die bedeutende Anpassung, ist die Anpassung der Anzeigenstrom, aber der tatsächliche Strom kann nicht justiert werden!
Finden Sie einen Flachblattschraubenzieher und verdrehen Sie den Abgleichwiderstand A-ADJ Runde, um den Strom einzustellen

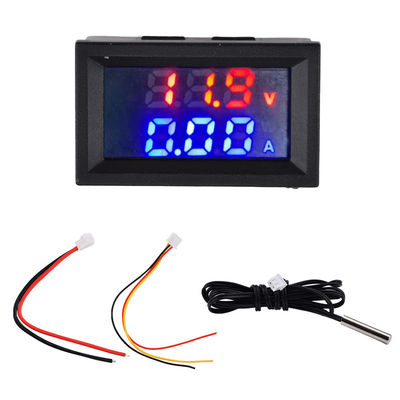

Standarddraht:
XH-2.54-3P roter, schwarzer und gelber Draht (Gesamtlänge des dünnen Drahtes: 155mm)
Dünne rote Linie: Pluspol des Arbeitsfähigkeitsspg.versorgungsteils, kann nicht an eine Stromversorgung über 30V anschließen
Dünner schwarzer Draht: der negative Pfosten des Arbeitsfähigkeitsspg.versorgungsteils und der starke schwarze Draht auf der Baustelle, brauchen nicht angeschlossen zu werden, wenn sie die Stromversorgung teilen
Dünne gelbe Linie: Spannungstestlinie, angeschlossen an den Pluspol der Teststromkreisstromversorgung
VH-3.96-2P roter und schwarzer Draht (Gesamtlänge des starken Drahtes: 165mm) gegenwärtiger Testdraht
Starker roter Draht: der Pluspol des gegenwärtigen Tests, der an den negativen Pfosten der Last angeschlossen wird.
Starker schwarzer Draht: gegenwärtiges Testnegativ, schließen an, um Negativ anzutreiben, zuerst anzuschließen und dann sich zu trennen, wenn es getrennt wird

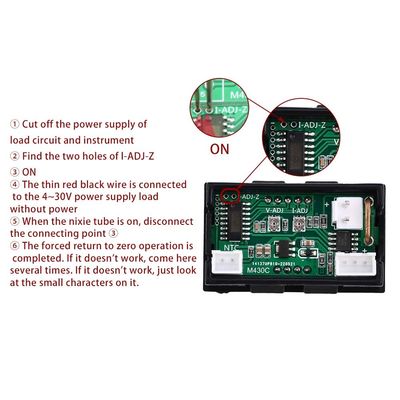

Leerlaufstrom geht nicht zur null Verarbeitungsmethode zurück:
Für die Nulllast, die auf Null einstellt, müssen Sie spitze Pinzette vorbereiten. Ziehen Sie nicht den Lastkreis an. Ausschalten das feine Rote und das schwarz. Fügen Sie die Pinzette in die zwei runden Löcher nahe bei dem I-ADJ-Z ein, in Energie auf dem feinen Roten und das schwarz, in Wartung 5 Sekunden, und entfernen Sie die Pinzette. , also wird es gezwungen, um auf Null einzustellen, wenn nicht, wiederholt den Vorgang mehrmals.
