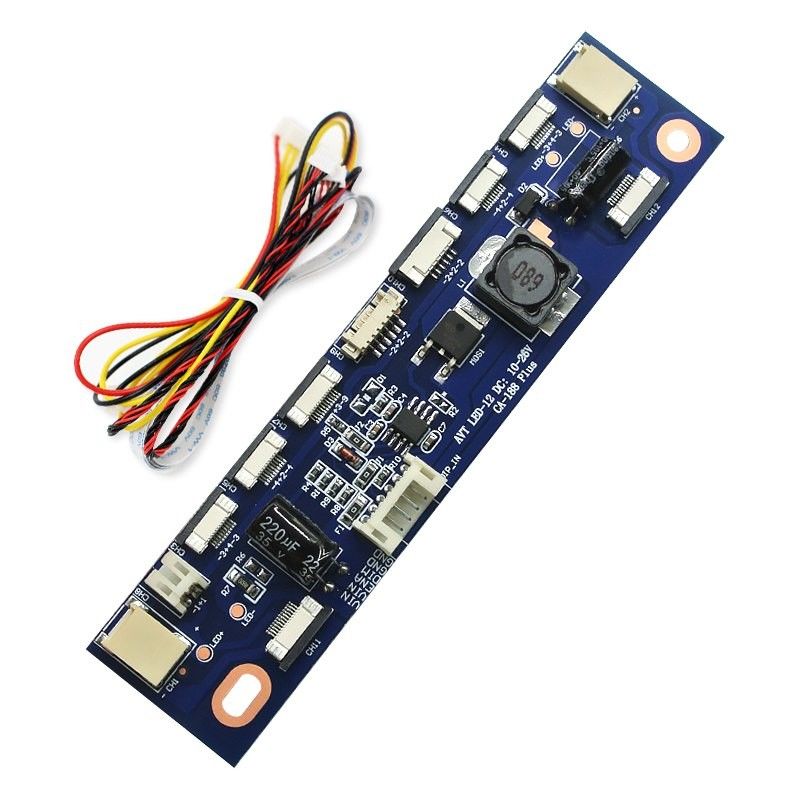

CA-188 LED Hintergrundbeleuchtungs-Fahrer Board AUF Schaltsignal Justage-Helligkeitsregelung

LED-Hochdruckbrettänderung, Ersatzanweisungen

1: Schließen Sie die Stromversorgung, die Erdung und das Schaltsignal an, die durch das Zusatzbrett an die Universal-Stromversorgung des LED-Zusatzbrettes VCC AUF Schaltsignal Justage-Helligkeitsregelung Boden-Erdung gefordert werden (die gleiche Verbindungsmethode als das LCD-Hochdruckbrett)

LED hat viele Vorteile, wie gute Niederspannungssicherheitsgeringen energie des langen Lebens der Helligkeit der Leistungsaufnahme und so weiter…

Dieses LED-Zusatzbrett, stellte eine Vielzahl von allgemein verwendeten LED-Definitionen, allgemeine allgemeine Definitionen allgemein verwendeter LED, ist die erste Wahl ein, damit Wartungsmeister prüfen und helle LED-Lichter, passen LED-Lichter und LED-Lichter in den großen Mengen zu ändern an.

Anmerkung: [Schließt keine Gruppe von 3, Lösungs-Lampenstreifen des Dollars 9V] ein

[Gestützte Definition]

Einzelne und Doppel-softbar Schnittstelle 12pin: -5+2-5; [Einzelne und doppelte Lichter können angeschlossen werden]

Einzelne und doppelte softbar Schnittstelle 10pin: -3+4-3; [Einzelne und doppelte Lichter können angeschlossen werden]

Einzelne und Doppel-softbar Schnittstelle 10pin: -4+2-4; [Einzelne und doppelte Lichter können angeschlossen werden]

Einzelne softbar Schnittstelle 12pin: +3-9;

Allgemein verwendete Schnittstelle mit 6 Drähten: -2+2-2 (Draht Samsungs 6);

Softbar Schnittstelle allgemein verwendeter 1,0 der Spezifikation 6 Stift: -2+2-2;

Allgemeine 2 Stiftschnittstelle: BH2.0

Allgemeine Standardlampenkleine Portschnittstelle: Kleiner Hafen BH 3,5 [können angeschlossen werden, um auszusondern und doppelte Lichter]

• Input Vol.: 10-26V
• Ertrag Vol.: 18-60V
• stützte sich: Platte 15inch-27inch
• Für: LED-Platte
• Unterstützung von 12 Arten Definition mit Kabeln 5pcs

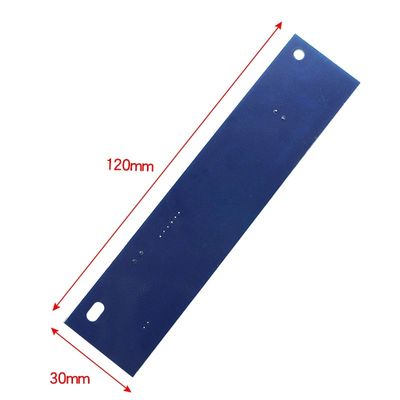

• Größe: 12x3cm
•
