Produktdetails:
|
| Produkt-Modell: | CA-233 | Eingangsspannung: | vcc: vin 40-165v: 12-24v |
|---|---|---|---|

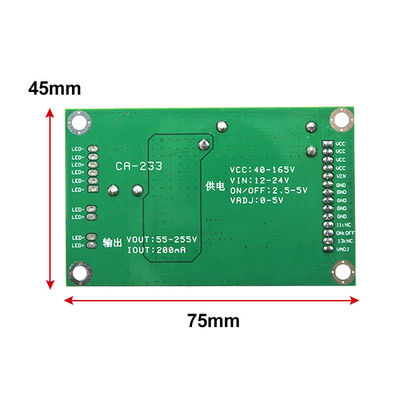

| Ausgangsspannung: | Auto 55-265v | Produkt-Größe: | 75*45mm |
| Gestützt: | Universal-32-60inch führte | Hafen: | Shenzhen-Hafen, Guangzhou-Hafen |
| Hervorheben: | CA-233 LED Hintergrundbeleuchtungs-Fahrer Board,LED-Hintergrundbeleuchtungs-Fahrer Board 255V |
||

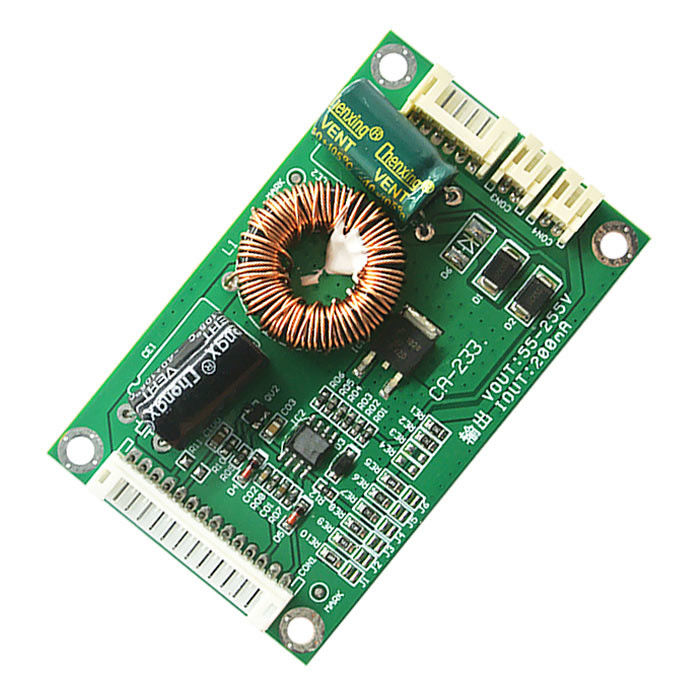

CA-233 für TCL. Konka. Skyworth. Changhong. Hisense. Haier und andere Marken des Fernsehdreifachbretthintergrundbeleuchtungs-Antriebsstromkreises
Reparatur oder Fernsehversammlung. Eingangsspannung 40-165V, gab 55-255V aus.
Wenn Sie nicht die erforderliche Spannung der Hintergrundbeleuchtungsstange kennen, installieren Sie bitte vom minimalen gegenwärtigen (Nichterfüllung 200MA) um zu versuchen,
Hintergrundbeleuchtungshelligkeit ist nicht genug dann langsam sich zu erhöhen, benutzen nicht den maximalen Strom, um die Hintergrundbeleuchtung, es zu beleuchten ist einfach zu brennen
Licht- oder Antriebsbrett.

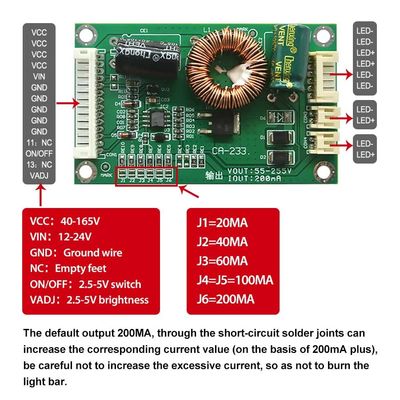

Anweisungen der gegenwärtigen Anpassung CA-233:
J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA
Verbindungsanweisung:
1. In der integralen Energiebrettkorrektur heraus für die Hintergrundbeleuchtung der positiven Spannung des Filterkondensators bis das VCC, der Spannungsbereich zwischen 45v-165v.
2. Dann kann Spannung 12-24V zu VIN, nicht an mehr als Hochspannung 45V angeschlossen werden.
3. schließen Sie den Energieboden an Boden an.
4. ist NC leer, nicht angeschlossen.
5. Im ursprünglichen Energiebrett, das Schaltersignal empfing zu finden AN/AUS, der Bezugsbereich 2.5V-5V.
6. Das ursprünglichen Verdunkelungssignal der Maschine, das an die VADJ-Füße angeschlossen wird, 5V ist, 0V ist das hellste das Dunkelste.
Der Nichterfüllungsertrag 200MA, durch die Kurzschlusslötmittelgelenke kann den entsprechenden gegenwärtigen Wert erhöhen (auf der Grundlage von Plus 200mA), achtgibt, dass nicht den übermäßigen Strom, damit, den Lichtstrahl nicht zu brennen erhöht.
Auf der Eingangsspannung: die konstante gegenwärtige Platte benötigt 2wegspannungsinput, VCC dann 40-165V Spannung, Spannung 12-24V VIN dann, nur eine Spannung auflädt nicht.
Spitze: Antriebsbrettenergie, Isolierung, Energie zu beachten, nachdem die Energie nicht auf das Eisen und die dergleichen sofort sich setzen sollte
leitfähiges Material. Nach Stromversorgung Lohnaufmerksamkeit zur Entladung der Elektrolyse 400V (Elektroschock oder Schaden vermeiden).
Statische starke des Winterkörpers, nicht direkt berühren das Halbleiterbrett auf der Leiterplatte (Sie können Hände und dann Note waschen).
