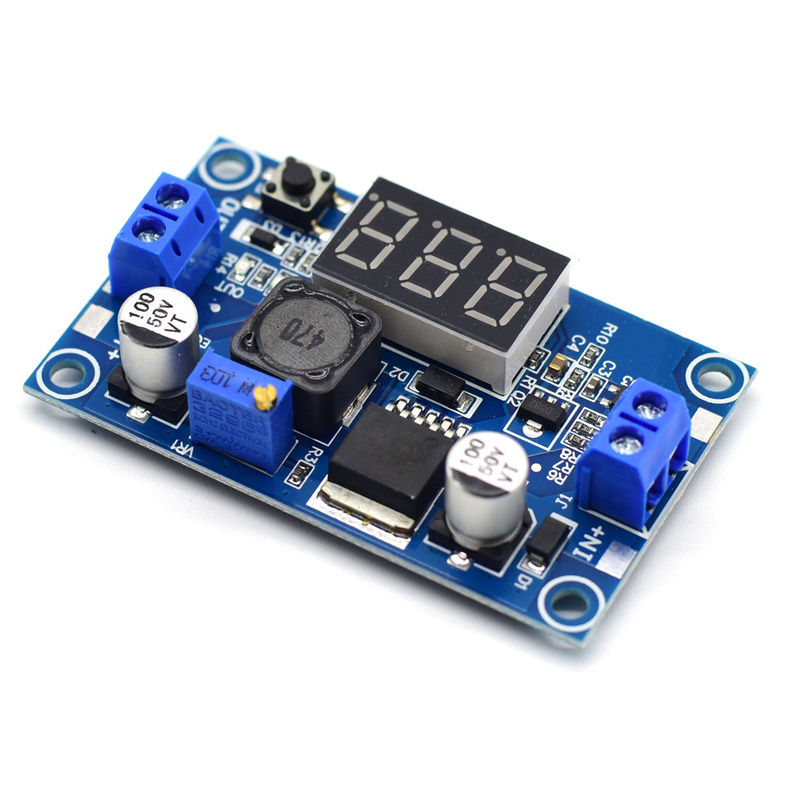

LM2596 Gleichspannung-Gleichspannungsmodul mit Voltmeteranzeige mit Kalibrierung der Spannungsgenauigkeit
Erstellen Sie kostengünstige Produkte von ähnlichen Produkten und erstellen Sie LM2596 mit einem digitalen Display-Modul! ! !
Das auf dem Markt befindliche Modul LM2596 verfügt nicht über einen Ausgangskurzschlussschutz.und die aktuelle Ausgangsleistung ist kleiner als 1.8A. Dieses Modul verwendet den Original LM2596, großen Chip, matte Oberfläche, Ausgangskurzschlussschutz, hoher Strom 3A.
Modulhighlights:
1Komfortabler Preis, intelligentes und benutzerfreundliches Design und kostengünstig!
2Ein Bord-Voltmeter, der Voltmeter kann selbst kalibriert werden, es wird kein Problem mit dem Voltmeter geben!
Leistung und Merkmale des Moduls:
●Mit einem Voltmeter-Display und dem Voltmeter kann selbstkalibriert werden. Ein fortschrittlicher Spannungsmikroprozessor wird verwendet, der Fehler des Voltmeters beträgt ±0,05V und der Bereich beträgt 0~40V.(Um die Genauigkeit des Voltmeters zu gewährleistenBitte stellen Sie sicher, dass die Eingangsspannung über 4,5 V liegt)

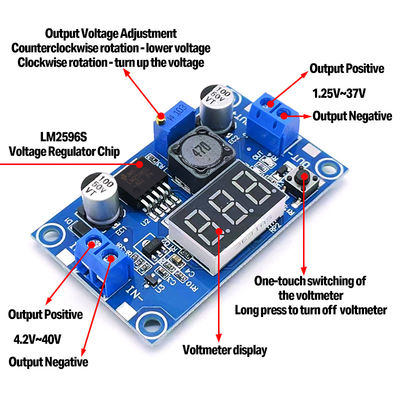

● Berühren Sie den Knopf, um zwischen der Messspannung Eingangs- und Ausgangs zu wechseln, und ein Anzeiglicht zeigt an, welche Spannung gemessen wird, und die Einstellung wird gespeichert.auch wenn der Strom ausgeschaltet und wieder eingeschaltet wird.
●Der Voltmeter kann ausgeschaltet werden und kann leicht durch Betätigung der Taste auf der linken Seite erstellt werden, wenn er nicht benötigt wird.
● Mit Endblöcken ist es bequem, ohne Löten zu verwenden, und die Anschlussstellen von Schweißdrähten sind reserviert.
●Die Eingangsspannung beträgt 4,0 bis 40 V. (Die Eingangsspannung muss mehr als 1,5 V höher sein als die Ausgangsspannung)
●Verstellbarer Ausgangsspannungsbereich 1,25V bis 37V kontinuierlich verstellbar (die Eingangsspannung muss 1,5V höher sein als die Ausgangsspannung)
● Der Ausgangsstrom beträgt 3A und es wird empfohlen, ihn innerhalb von 2,0A zu verwenden.
● Die Ausgangsleistung beträgt 20 W, bitte verstärken Sie die Wärmeableitung, wenn sie 15 W übersteigt.
●Hohe Umwandlungseffizienz, durchschnittlich 88% (Effizienz hängt mit Eingangs-, Ausgangsspannung, Strom- und Druckdifferenz zusammen)
●Wenn die Rückschaltanlage geschützt ist, brennt sie nicht
●Mit Überhitzungsschutz und Kurzschlussschutzfunktion
● Größe 6*3,5*12cm (Länge*Breite*Höhe)
● Gewicht: 22 g
Anwendungsbereich:
Dieses Modul kann in abnehmenden Feldern verwendet werden, in denen die Eingangsspannung höher ist als die Ausgangsspannung, z. B. Batterien, Leistungstransformatoren, DIY-verstellbare regulierte Netzteile,24V-Auto-Stählschrauber, industrielle Ausrüstungsabbau, 12V auf 3,3V, 12V auf 5V, 24V auf 5V, 24V auf 12V, 36V auf 24V usw.
Selbstkalibrierungsmethode des Bordvoltmeters:
1. Wenn der eingebaute Voltmeter die Ausgangsspannung anzeigt, drücken und halten Sie die Taste auf der rechten Seite 2 Sekunden lang gedrückt und lassen Sie sie dann los.Das Voltmeter und die Ausgangsspannungsanzeige "AUS" blinken gleichzeitig, und der Ausgangsspannungsverstellungsmodus wird eingegeben; aus demselben Grund wird auf dem Voltmeter angezeigt Wenn die Spannung eingegeben wird, drücken und halten Sie den Knopf auf der rechten Seite für 2 Sekunden und dann freigeben,Das Voltmeter und der Eingangsspannungsindikator "IN" blinken gleichzeitig, und der Einstiegsspannungs-Anpassungsmodus wird zu diesem Zeitpunkt eingegeben;
2. Tippen Sie auf die rechte Taste, um die Spannung um eine Einheit zu erhöhen, und Tippen Sie auf die linke Taste, um die Spannung um eine Einheit zu senken; da
Der Spannungswert einer Einheit ist weniger als 0,1V, müssen Sie 1-5 Mal drücken, um das Voltmeter zu sehen, durch 0,1V geändert, die spezifische
Die Anzahl der aufeinanderfolgenden Tasteinschläge hängt vom aktuell angezeigten Spannungswert ab. Je höher die aktuell angezeigte Spannung, desto weniger muss gedrückt werden;
3. Nachdem die Spannungsanpassung abgeschlossen ist, drücken und halten Sie die rechte Taste für 2 Sekunden und dann lassen Sie es.und alle Parameter-Einstellungen werden automatisch gespeichert nach dem Ausmachen.
Hinweis: Mit dieser Einstellmethode müssen Sie nur einmal den Spannungswert kalibrieren, der für den gesamten Spannungsbereich ermittelt werden kann.
