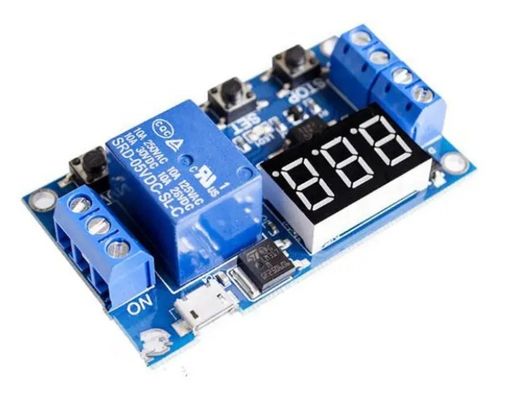

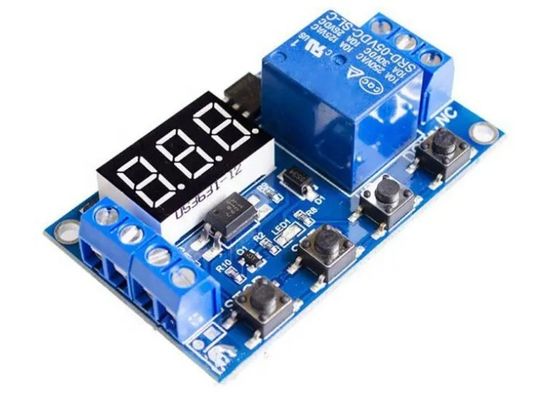

Original Ein Relaismodul, Verzögerung der Stromauslösung, Trennung, Auslöserverzögerung, Schaltkreislaufschalter für den Zykluszeitplan, mit USB Ein Relaismodul, Verzögerung der Stromauslösung, Trennung, Auslöserverzögerung,Schaltkreislaufschalter zur Zykluszeitregelung 0.1 Sekunde (minimal) ~ 999 Minuten (maximal) kontinuierlich einstellbar Dieses Produkt ist einfach zu bedienen und leistungsstark, aber Käufer lesen bitte die Bedienungsanweisung dieses Produkts im Detail.Es ist ein sehr praktisches Produkt.. Modul-Highlights: 1. Breitspannungs-Stromversorgung (6~30V) unterstützt Micro USB 5.0V-Stromversorgung, die sehr bequem zu bedienen ist; 2. Die Schnittstelle ist klar und einfach, leistungsstark,leicht verständlich, und erfüllt fast alle Ihre Bedürfnisse; 3. Es gibt eine Notstoppfunktion (STOP-Taste), mit Rückschaltschutz, Rückschaltverbindung brennt nicht; 4. Hinzugefügt Schlafmodus, nachdem es aktiviert wurde,ohne Betrieb innerhalb von 5 Minuten automatisch das Display ausschalten; jede Taste zum Aufwachen;Diese Parameter sind unabhängig voneinander und separat gespeichert.P1: Nach Auslösung des Signals wird das Relais für die OP-Zeit eingeschaltet und dann ausgeschaltet; während der OP-Zeit wird das Relais für die OP-Zeit eingeschaltet.die folgenden Vorgänge P1.1: Das Signal ist ungültig, wenn es erneut ausgelöst wird P1.2: Das Signal wird erneut ausgelöst, um P1 neu zu zeiten.3: Das Signal löst die Wiederherstellung aus, das Relais wird getrennt und das Timing stoppt; P-2: Gib das Auslösersignal, nachdem das Relais für die CL-Zeit ausgeschaltet ist, wird das Relais für die OP-Zeit eingeschaltet,Nach Abschluss des Zeitraums, ist das Relais ausgeschaltet; P3.1: Geben Sie das Auslösersignal, nachdem das Relais für die OP-Zeit eingeschaltet ist, wird das Relais für die CL-Zeit getrennt und dann die oben genannten Aktionen durchführen, geben Sie das Signal erneut im Zyklus,Das Relais wird abgeschaltet., und Stoppzeit; die Anzahl der Zyklen (LOP) kann eingestellt werden; P3.2: Es ist nicht notwendig, das Signal nach dem Einschalten auszulösen, die OP-Zeit, wenn das Relais eingeschaltet ist, und die CL-Zeit, wenn das Relais ausgeschaltet ist, werden die oben genannten Aktionen durchlaufen; die Anzahl der Zyklen (LOP) kann eingestellt werden; P-4:Signalhaltungsfunktion: Wenn ein Auslösersignal vorhanden ist, wird der Timer gelöscht und das Relais bleibt eingeschaltet; wenn das Signal verschwindet, wird das Relais nach dem Timing des Betriebs abgeschaltet; während des TimingsEs gibt ein anderes Signal., und der Timer wird gelöscht; Produktparameter: 1: Betriebsspannung: 6-30V Unterstützung von Micro USB 5,0V Stromversorgung 2: Auslösersignalquelle: Hochspannung (3.0V-24V) Das Signal und das System sind nicht im selben Boden, um die Störungssicherheit des Systems zu verbessern (kann auch kurzschaltbar sein): Ausgangsleistung: kann Geräte innerhalb von DC 30v 5A oder AC 220v 5A steuern 4: Ruhestrom: 20mA Arbeitsstrom: 50mA 5: Lebensdauer: mehr als 100.000 Mal; Betriebstemperatur: -40°C; Größe:6.2*3.8*1.7cm 6: Mit Optocouplerabschottung, verbesserte Anti-Interferenz-Fähigkeit, Industrie-Leistung Schaltplatte, Einstellung Parameter für immer nach dem Schalten des Speichers.Der Relais ist ein passiver Kontakt, ohne Ladung, die die Ein- und Ausschaltfunktion einer Leitung steuert.
Zeitbereich 0,1 Sekunden (Minimum) ~ 999 Minuten (Maximum) kontinuierlich einstellbar Wie der Zeitbereich gewählt wird: Nach Einstellung des Parameterwerts in der ModuswahloberflächeKurz drücken Sie die STOP-Taste, um den Zeitbereich auszuwählenDer Dezimalpunkt ist an der Einheitsstelle, Zeitrahmen: 1 Sekunde bis 999 Sekunden XX.X Der Dezimalpunkt ist an der Zehnstelstelle, Zeitrahmen: 0,1 Sekunde bis 99,9 Sekunden X.X.X.Alle Dezimalstellen sind angeschaltet., Zeitrahmen: 1 Minute bis 999 Minuten Zum Beispiel, wenn Sie den OP auf 3,2 Sekunden setzen möchten, bewegen Sie den Dezimalpunkt auf den zehnten Platz, und das digitale Rohr zeigt 03.2 Beschreibung der Parameter: OP in der Zeit, CL aus der Zeit, LOP-Zykluszeiten (1999-mal, "---" steht für unendliche Zyklen) Diese Parameter sind unabhängig voneinander, aber alle Modi teilen diese Parameter.wenn die Betriebszeit auf 5 Sekunden in P1 festgelegt ist.1, und der Benutzer will in den P1.2-Modus wechseln, dann geben Sie P1.2 ein, um die entsprechenden Parameter einzustellen, OP Es wird auch 5 Sekunden dauern; Auf der Hauptoberfläche (Display 000) drücken Sie kurz die SET-Taste,OP (CL, LOP) und die entsprechende Uhrzeit XXX angezeigt wird; wenn nur OP (z. B. Modus P1.1P1.2, P1.3) Zeit im Modus, dann kurz drücken Sie die SET-Taste nur OP und die entsprechende Zeit anzeigen; Wenn es OP, CL, LOP im Modus (wie Modus P3.1, P3.2), wird mit kurzem Drücken der SET-Taste OP und entsprechende Zeit, CL und entsprechende Zeit, LOP und entsprechende Zeiten angezeigt.Sie können die Parameter im aktuellen Modus einfach anzeigen, indem Sie kurz auf die SET-Taste auf der Hauptoberfläche drücken, was sehr praktisch ist! Wie man die Parameter setzt 1. Erstens bestimmen Sie den Arbeitsmodus des Relais; 2. Gemäß dem Arbeitsmodus des Relais,in der Hauptoberfläche (wenn das Modul eingeschaltet ist), wird der aktuelle Arbeitsmodus (Standardmodus P1.1) blinken und dann die Hauptoberfläche betreten)und wählen Sie den einzustellenden Modus aus, indem Sie kurz auf die Tasten UP und DOWN drücken (P1.1~P-4); 3. Nach Auswahl des einzustellenden Modus (z. B. P3.2) drücken Sie kurz die SET-Taste, um die entsprechenden Parameter einzustellen.CL-Ausfallzeit, LOP-Zykluszeiten ("-- -" stellt einen unendlichen Zyklus dar)), den Parameterwert durch UP und DOWN einstellen,Unterstützung von Langpressen (schnelle Steigerung oder Abnahme) und Kurzpressen (Zunahme oder Abnahme um 1 Einheit)Nach Einstellung des Parameterwerts drücken Sie kurz auf die STOP-Taste Um die Position des Dezimalpunktes auszuwählen, wählen Sie den Zeitbereich (entsprechende Zeit 0,1 Sekunden bis 999 Minuten);Kurz drücken Sie die SET-Taste, um den nächsten Parameter des aktuellen Modus festzulegen, ist der Vorgang wie oben; 4. Nach Einstellung der Parameter des ausgewählten Modus drücken und halten Sie die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie los. Der aktuell eingestellte Modus blinkt,und dann zurück zur Hauptoberfläche. Die Parameter-Einstellung erfolgreich, sehr einfach! Hauptoberfläche: "000" (kein Dezimalpunkt) angezeigt, wenn das Relais nicht funktioniert, und es gibt einen Dezimalpunkt, wenn das Relais funktioniert,Das ist sehr klar.! Modus-Auswahl-Schnittstelle: Lang drücken Sie die SET-Taste, um einzugehen, nachdem die Einstellung abgeschlossen ist, lang drücken Sie die SET-Taste, um auszugehen und zur Hauptschnittstelle zurückzukehren, sehr einfach!
STOP-Knopf-Funktion Erweiterung: Relais aktivieren Modus: 1. ON: Das Relais darf während OP-Leitung führen; 2. OFF: Das Relais darf nicht führen und ist immer aus;Kurzdruck auf der STOP-Taste auf der Hauptoberfläche um zwischen ON und OFF zu wechseln(Diese Funktion ist eine Notstoppfunktion, eine Taste zum Öffnen und Schließen des Relais) Schlafmodus: 1.Innerhalb von fünf Minuten2. O-d Normalmodus: Das Digitale Rohr ist immer zum Anzeigen eingeschaltet;Drücken und halten Sie die STOP-Taste für 2 Sekunden und dann lassen Sie es zwischen C-P und O-d Zustände wechselnDer aktuelle Status blinkt und kehrt dann zur Hauptoberfläche zurück.
