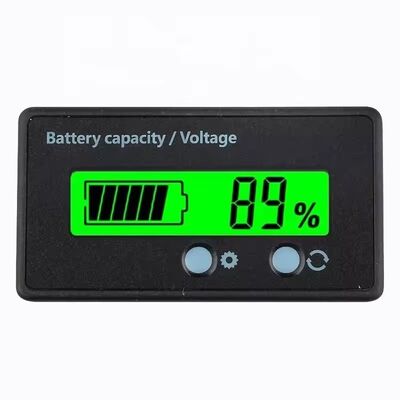

Merkmale:
Längere Lebensdauer
Touch-Schalter-Taste, perfektes Handgefühl
Dual-IC-Integrierter-Schaltkreis-Steuerung, stabiler
Produkte sind geeignet für Blei-Säure-Batterien 12V, 24V, 36V, 48V (8-70V)
Produkte für 3,7V Lithium-Serien-Multi-Plattform, 2 Serien, 3 Serien, 4 Serien, 5 Serien, 6 Serien, 7 Serien, 8 Serien 9 Serien 10 Serien 11 Serien 12 Serien 13 Serien 14 Serien 15 Serien 16 Serien 17 Serien 20 Serien 21 Serien 23 Serien 24 Serien
S1: %/V 2S rotierende Anzeige
Der Prozentsatz der Leistung und Spannung werden automatisch abwechselnd angezeigt;
S2: inaktiv 10S Schlaf
Die Batteriekapazitätsanzeige schaltet nach 10 Sekunden automatisch in den Ruhezustand, um Strom zu sparen. Drücken Sie die Funktionstaste für 10 Sekunden, um die Leistungsanzeige zu aktivieren;
S3: Hintergrundbeleuchtung einschalten
Die Batteriekapazitätsanzeige schaltet die Stromhintergrundbeleuchtung ein oder aus;
S4: Logo anzeigen (für kleines Batteriesymbol)
Das Logo-Symbol befindet sich unter dem Batteriesymbol auf der linken Seite des LCD. Das Logo wird beim Einschalten angezeigt;
S5: Auswahl des Entlademodus
Leistungsanzeige zwei Arten von Batterieentladungskurven, verschiedene Umgebungen zur Auswahl des geeigneten Batterieentlademodus;
Einstellungsschritte:

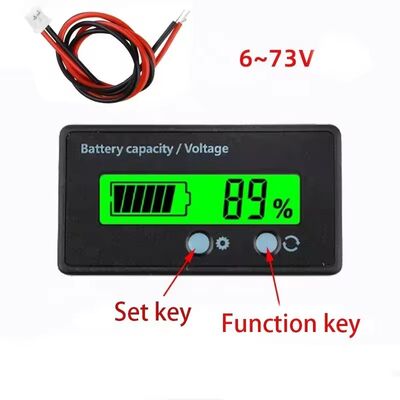

1. Trennen Sie die Stromversorgung des Moduls, halten Sie die Setup-Taste gedrückt, bis das Modul eingeschaltet ist. Die Anzeige zeigt die aktuellen Leistungseinstellungsparameter an;
2. Drücken Sie die Setup-Taste, um P/L/F auszuwählen (P=12V Blei-Säure, L=3,7V Lithiumbatterie, F=3,2V Lithium-Eisenphosphat-Batterie);

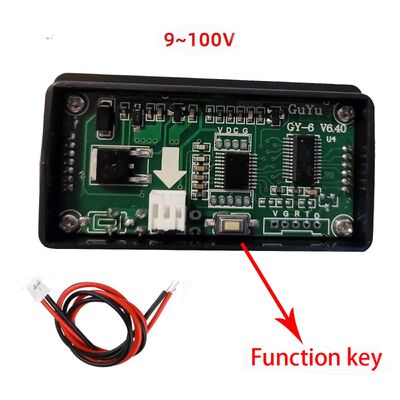

3. Drücken Sie die Funktionstaste, um die Anzahl der Batterie-Strings einzustellen. Wählen Sie die Anzahl der Strings gemäß den Auf- und Ab-Tasten der Funktionstaste und der Setup-Taste aus;
4. Halten Sie die Funktionstaste gedrückt, um die erweiterte Einstellungsoberfläche aufzurufen. Verwenden Sie die Setup-Taste, um S1-S5 auszuwählen, und die Enter-Taste, um den aktuellen Modus auszuwählen oder abzubrechen;
5. Schließen Sie die Stromversorgung nach Abschluss der Einstellung wieder an. Die Stromversorgung speichert die Einstellungsdaten automatisch.
Beispiel: 10 Lithiumbatterien, Einschalten der Anzeige von Leistungsprozentsatz und Spannung im automatischen Wechselmodus (S1-Modus)
Bedienung: Trennen Sie die Stromversorgung des Anzeigemoduls, halten Sie die Setup-Taste gedrückt, um das Strommodul mit Strom zu versorgen, drücken Sie kurz die Setup-Taste, um L auszuwählen, drücken Sie die Funktionstaste, um 10 auszuwählen, halten Sie die Funktionstaste gedrückt, um S1 auszuwählen, und schließen Sie die Stromversorgung wieder an.
Spezifikation:
Spannungsbereich: 8-70V
Material: Kunststoff
Größe: ca. 61,3 mm x 33,3 mm x 13,5 mm / 2,41'' x 1,31'' x 0,53''
Kabellänge: ca. 30 cm / 11,81''
Gehäusefarbe: Schwarz
Aufmerksamkeit:
1. Bitte erlauben Sie einen Fehler von 1-3 cm aufgrund manueller Messung. Bitte stellen Sie sicher, dass Sie nichts dagegen haben, bevor Sie bieten.
2. Aufgrund des Unterschieds zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Artikels wider. Danke!
Paket beinhaltet:
1 x Batteriekapazitäts- und Spannungstester (keine Einzelhandelsverpackung)
1 x Kabel
