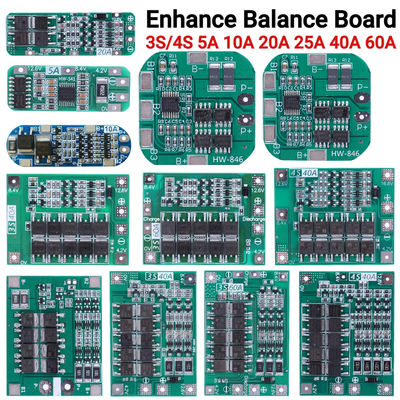

11.1V12.6V14.8V16.8V Verstärkung des Gleichgewichts BMS für Bohrmotor Lithium-Batterie-Ladegerät Schutzbrett 3S 4S 40A 60A

Beschreibung des Produkts:

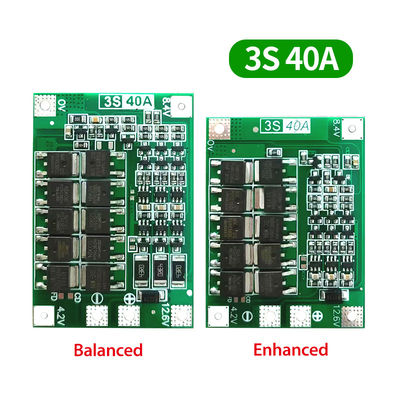

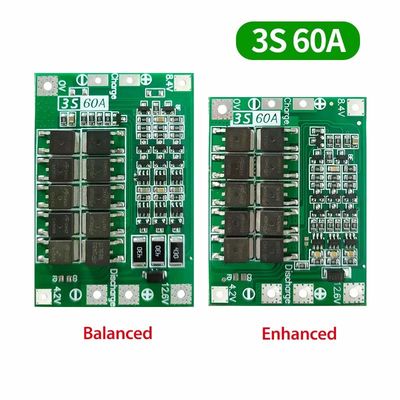

Schutzplatte für Lithiumbatterien mit 3 Strängen 12,6V 40A

• Aufladespannung: Gleichspannung 12,6 V bis 13,6 V
• Dauerentladungsstrom: maximal 40 A (wenn die Wärmeabflussumgebung nicht gut ist, reduzieren Sie bitte den Laststrom)
• Kontinuierlicher Ladestrom: bis zu 20 A
• Balance Version Größe: 41x61x4mm
• Erweiterte Version Größe: 41x55x4mm
• Anwendbare Wahl: für die Nennspannung von 3,7 V anwendbar, voll geladene 4,2 V Lithiumbatterien (einschließlich 18650, 26650, Polymer-Lithiumbatterien) können unter 170 W gebohrt werden

Anmerkungen:

• Um den Bohrer erfolgreich zu starten, benötigen Sie 3 10C-20C-Leistungsbatterien oder 6 5C-10C-Leistungsbatterien (empfohlene Leistungsbatteriemodelle: sony vtc4, vtc4A, vtc5A, vtc6) OV- und 12,6V-Kabel,Verwendung von Kupferdraht mit einer Größe von 3 Quadratmillimetern oder mehr (nickelfolien dürfen nicht verwendet werden)
• 0V, 4.2V, 8.4V, 12.6V entsprechend dem Diagramm anbinden.
• Beim erstmaligen Löten der Batterie oder während des Ladevorgangs, solange die einzelne Batterie 4,2 V übersteigt, wird der Widerstand "430" erhitzt und entladen (Entladung auf ca. 4,2 V).19 V zum Abstellen der Heizung). Wenn der Widerstand "430" sehr heiß ist, überprüfen Sie, ob die falsche Leitung angeschlossen ist.

Vorbereitung der Hardware:

Bereiten Sie 3S 12.6V 40A Lithium-Batterie Schutzmodul, Batterie, Stromversorgung, Hochleistungslastwiderstand

Die folgende Abbildung zeigt das Modulentladungsdiagramm. Die Batterie besteht aus 3 Saiten. Die angeschlossene Batterie muss den 40A-Entladungsstrom erfüllen.Dies kann durch Parallelstellung der Batterie oder den Kauf einer Batterie mit einem großen Entladestrom erreicht werdenZum Beispiel, wenn die Batterie 2000mAH ist und das Entladungsmultiple 10C ist, dann sind nur 3 Strings von 2 erforderlich und der Entladungsstrom ist 40A.

Die Abbildung unten zeigt das Batterieladungsdiagramm. Die Ladespannung beträgt DC12.6V~13.6V. Der Ladestrom hängt von der angeschlossenen Batterie ab und beträgt maximal 20A.Das Modul hat einen ausgewogenen Ladeweg, und die Ausgleichsfunktion funktioniert nur, wenn sich die Leistung der Batterie nicht stark unterscheidet.

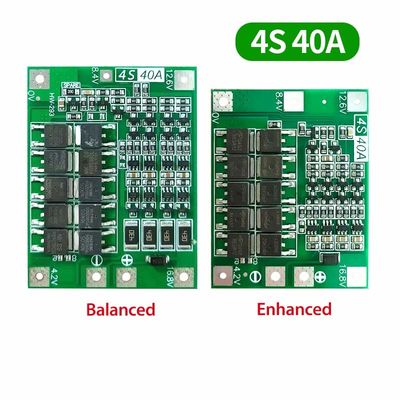

4. String-Schutzplatte für Lithiumbatterien mit 14,8V, 16,8V und 40A

• Aufladespannung: Gleichspannung 16,8 V bis 17 V
• Dauerentladungsstrom: maximal 40 A (wenn die Wärmeabflussumgebung nicht gut ist, reduzieren Sie bitte den Laststrom)
• Kontinuierlicher Ladestrom: bis zu 20 A
• Balance Version Größe: 45x60x4mm
• Erweiterte Version Größe: 44x55x4mm
• Anwendbare Wahl: für die Nennspannung von 3,7 V anwendbar, voll geladene 4,2 V Lithiumbatterien (einschließlich 18650, 26650, Polymer-Lithiumbatterien) können unter 170 W gebohrt werden

Anmerkungen:

• Der erfolgreiche Start der Bohrmaschine erfordert drei 15C-20C Batterien oder sechs 10C-15C Batterien (normaler 18650 kann die Bohrmaschine nicht starten!!).
• Streng nach der Kartenverkabelung 0V, 4.2V, 8.4V, 12.6V, 16.8V, nicht absichtlich kurzschließen.
• Wenn die Belastung des Bürstenmotors verwendet wird, versuchen Sie, einen nichtpolaren Kondensator anzuschließen (Widerstandsspannung über 25V,Kapazität 10 uF-100 uF) an die positiven und negativen Endpunkte des Motors, um den umgekehrten Spike vom Motor zu verhindernBrechen Sie den MOS-Rohr.
• 4 Gruppen von Batterien in Serie, stellen Sie bitte sicher, dass die Spannung jeder Batteriengruppe, wenn nicht gleich, bitte jede Batterie separat füllen und dann in Serie verwenden.Die Spannung fällt schneller Batterie, die Gruppe ist schlechte Batterie.

Die folgende Abbildung zeigt das Modulentladungsdiagramm. Die Batterie besteht aus 4 Saiten. Die angeschlossene Batterie muss den 40A-Entladungsstrom erfüllen.Dies kann durch Parallelstellung der Batterie oder den Kauf einer Batterie mit einem großen Entladestrom erreicht werden. Zum Beispiel die Batterie 2000mAH, die Entladung Vielfache 10C, dann brauchen nur 4 Serie 2 und der maximale Strom kann die Entladung Strom 40A erreichen, stabile Entladung erfordert 4 Strings 4 und kann,und müssen auf die Wärmeabgabe achten, wird die Entladung Batterie Leistung schnell sinken.

Das Bild unten zeigt das Ladedigramm der Batterie, 4 Batterieserien, die tatsächliche volle Ladung, Spannung 16,8V, Ladespannung DC17V-18V, Ladeströmung hängt von der angeschlossenen Batterie ab,die maximale Leistung beträgt nicht mehr als 20 A.
