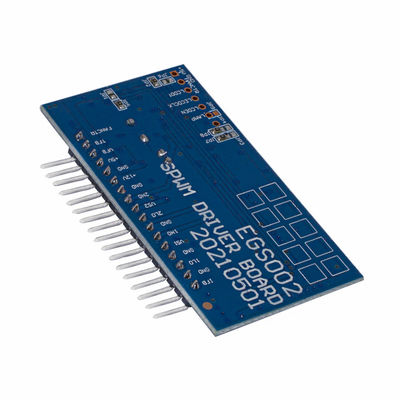

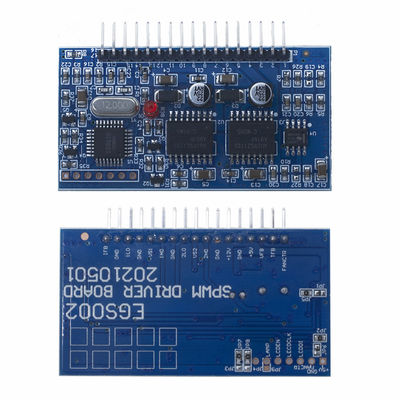

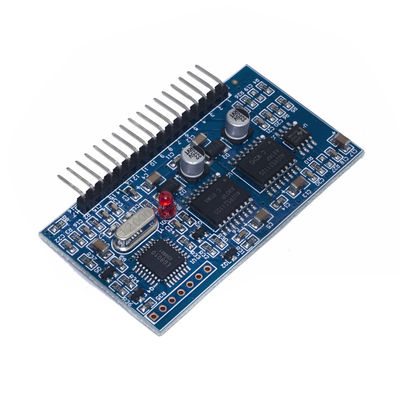

EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett

EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett
EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett

Großes Bild :  EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett

Produktdetails:
Herkunftsort: China
Markenname: creatall
Modellnummer: EG8010 + IR2113
Zahlung und Versand AGB:
Min Bestellmenge: 10 PCS
Kontakt

EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 5V Gleichspannungs-Wechselstrom-Reine Sinuswellen-Inverter SPWM-Treiberbrett

Beschreibung

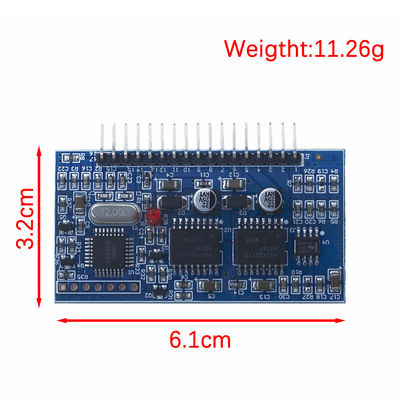

Abmessungen: 610,9 mm x 32,7 mm Name: Entwicklungsbrett
Stromversorgung: 5V Einzelstromversorgung Typ: Eingebettetes System
Gewährleistung: 1 Jahr Gewicht: 20G
Hervorheben:

EGS002 SPWM-Fahrerbrett

,

zBs002 SpWM-Wechselrichtermodul

,

Reine Sinuswellenumrichter-Treiberplatte egs002

EGBO 5V Gleichspannungs-Akku-Reine Sinuswellen-Inverter SPWM-Treiberplatte EGS002 12Mhz Kristall-Oszillator EG8010 + IR2113 Treibmodul



Einleitung:
EG8010 ist ein digitales, Funktion sehr gut bringen ihre eigene Stillzeit Steuerung von reinen Sinuswellen-Inverter-Generator-Chip, verwendet in
Zwei-stufige Gleichspannungs-Gleichspannungs-Wechselstromkonvertierungsstruktur oder einstufiger Gleichspannungs-Wechselstrom-Frequenztransformator Boost-Architektur, eine externe
12MHz Kristall-Oszillator, um hohe Präzision zu erreichen, und harmonische Verzerrung ist sehr klein, 50Hz oder 60Hz reine Sinuswellenumrichter
Der Chip verwendet CMOS-Technologie, die interne Integration von SPWM Sinusgenerator, toten Zeitkontrolle Schaltung, der Multiplikator
Faktorbereich, Softstart-Schaltung, Schaltung, RS232-Seriekommunikationsoberfläche und ein serieller LCD-Treibermodul mit 1602 Funktionen.

Eigenschaften:
5V Einzelstromversorgung
4 Pinnensätze mit reiner Sinuswellen-Ausgangsfrequenz:
50 Hz reine Sinuswelle mit fester Frequenz 60 Hz reine Sinuswelle mit fester Frequenz 0-100 Hz
Reine Sinuswellenfrequenz verstellbar 0-400Hz Reine Sinuswellenfrequenz verstellbar
Einpolare und bipolare Modulation
Kommt mit Deadband-Steuerung, Pin 4 Deadtime:
300nS abgeschaltete Zeit 500nS abgeschaltete Zeit 1,0uS abgeschaltete Zeit 1,5uS abgeschaltete Zeit
Außen 12 MHz Kristalloszillator
PWM-Trägerfrequenz 23,4 KHz
Spannungs-, Strom- und Echtzeit-Temperaturfeedback
Überspannung, Unterspannung, Überstrom und Überhitzung
Angabe der Reaktionszeit von 1S
Serielle Kommunikation zur Einstellung der Ausgangsspannung, Frequenz und anderer Parameter
Externer serieller LCD-Modul 1602 zeigt den Wechselrichter
Informationen über Spannung, Frequenz, Temperatur und Strom

Paket inbegriffen:
1 PCS x Rein-Sinus-Wellen-Inverter-Treiberplatte EGS002 "EG8010 + IR2113" Treibermodul

Größe und Tag:

Controller Board mit Arduino IDE,

ATmega328P Chip-Controller Board,

Mehrzweck-Erweiterungsausschuss der Vereinten Nationen
