CH341 Modul CH341 24 25 Serie EEPROM Flash BIOS USB-Programmierermodul 93CXX/25CXX /24CXX

Beschreibung des Produkts:

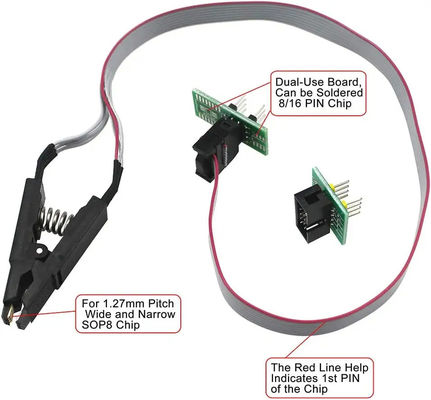

Das Anschließen eines BIOS-Chips an einen SOP8-Testclip erfordert die Aufmerksamkeit auf den entsprechenden Pin, sonst könnte der Chip zerstört werden.Die Linie mit Farbe auf dem Testclip ist die erste Linie, die dem Pin 1 des Chips entspricht. Um Fehler zu vermeiden, sollte man sich nur den Pin 1 des Testclip und den Programmierer für die Korrespondenz ansehen.beim Anschließen des Prüfclipkabels an eine Adapterplatine, sollte man sich um die entsprechenden Verbindungsfüße auf dem Brett kümmern.

Der nächste Schritt ist die Programmierung des BIOS. Erstens sollte man den Chip mit dem Computer verbinden und die Programmiersoftware öffnen. Zweitens sollte man die Chip-Informationen durch die Software erkennen.Löschen Sie den Chip.. Danach überprüfen Sie die Leere des Chips, die in der Regel ein paar Sekunden dauert. Danach öffnen Sie die Müllkorbdatei für die Programmierung. Es wird ein paar Minuten dauern, und dann sollte man es überprüfen.wenn man alle oben genannten Schritte befolgt hatIn diesem Fall kann man einige Zeilen englischer Buchstaben sehen, die darauf hindeuten, dass die Programmierung erfolgreich war.Man muss es vielleicht vor dem normalen Einsatz aufladen..

Eigenschaften:

Dieses Produkt ist mit einem FT232BL-Chip und einem externen EEPRON (93C46) ausgestattet, so dass es Windows 10 unterstützt.und externe Leistung (erforderliche Spannung 3.3V-5V). Das Produkt ist auch mit 3 LEDs zur Überwachung des Datenübertragungsvorgangs ausgestattet, nämlich TXD LED, RXD LED und POWER LED.und 5V sind für eine bequeme Verwendung mit gekrümmten Nadeln ausgestattet. Andere Pins wie CTS und RTS sind reserviert, um die Funktion bei der Verwendung zu erweitern.

Technische Parameter:

GND: Anschluss an Boden

RXD: Anschluss an MCU.TX (Das Signal fließt vom MCU.TX zum FT232 bevor es PC.RX erreicht)

TXD: Anschluss an MCU.RX (Das Signal fließt vom MCU.RX zum FT232, bevor es den PC.TX erreicht)

3V3/5V: Ausgang 3,3V oder 5V (Das Modul wird über USB angetrieben und die Sprungkappe muss auf 3,3V oder 5V eingestellt sein)

RTS: Anschluss an MCU.CTS (Die Signalflussrichtung geht vom MCU.CTS zum FT232 bevor es das PC.RTS erreicht)

CTS: Verbindung mit MCU.RTS (Das Signal fließt vom MCU.RTS zum FT232 bevor es das PC.CTS erreicht)

Anwendungen:

Das creatall CH341 Module Development Board ist der perfekte USB-Programmierer für alle, die die Welt der Computertechnologie erforschen wollen.Dieses Brett ist eine großartige Möglichkeit, sich mit den Grundlagen der Programmierung mit seinen 70mm X 27mm Abmessungen und C341A + Soic8 Clip + 1.Memory Adapter Burner Kit. Es ist einfach zu installieren und unterstützt Windows 10, bietet eine großartige Plattform zum Lernen von Programmieren. Mit seiner 3,3V oder 5V Stromversorgung,Es eröffnet eine Welt der Möglichkeiten, wenn es um Programmieren geht., so dass dieses Board eine ideale Wahl für Anfänger oder sogar für erfahrene Entwickler ist.

Verpackung:

Creatall CH341 Modul USB Programmierer Kit mit Soic8 Clip + 1. Speicheradapter Brenner Kit für Entwicklungsbrett, mit 3,3V/5V, 70mm X 27mm, CH341A Chip.

Unterstützung und Dienstleistungen:

Wir bieten technische Unterstützung und Dienstleistungen für Development Board. Unser Kundenservice-Team steht zur Verfügung, um Fragen zu unseren Produkten und Dienstleistungen zu beantworten.Wir bieten umfassende Dokumentation und Tutorials, um Ihnen zu helfen, schnell aufzustehen und zu laufen. Wir bieten auch kostenlose Software-Updates und Bugfixes sowie Zugriff auf unsere Wissensdatenbank und Foren.Unser erfahrenes Team ist bereit, Ihnen bei der Behebung von Problemen zu helfen..
