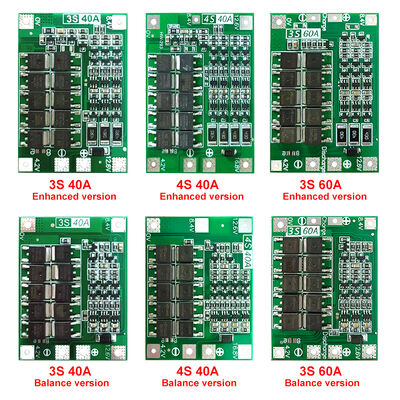

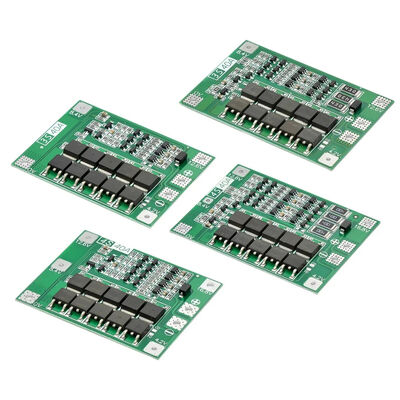

11,1V 12,6V/14,8V 16,8V verbesserte Balance 18650 BMS für Bohrmotor Li-ion Lithium-Batterieladegerät Schutzplatine 3S 4S 40A 60A

Name: 11,1V 12,6V/14,8V 16,8V verbesserte Balance 18650 BMS für Bohrmotor Li-ion Lithium-Batterieladegerät Schutzplatine 3S 4S 40A 60A
Brand: Shenzhen Creatall Electronics Co., Ltd.
SKU: 18650
Price: 1.02 USD
Availability: InStock

Markenbezeichnung:	creatall
Modellnummer:	18650
MOQ:	100
Price:	$1.02-1.49

Einzelheiten

Beschreibung des Produkts

Ratings & Reviews

Einzelheiten

Herkunftsort:

Guangdong, China

Grundmaterial:

PCB & PCBA

Kupferdicke:

PCB & PCBA

Plattenstärke:

PCB & PCBA

Hervorheben:

3S 4S Li-ion BMS-Platine

Großhandel mit BMS-Boards

Hersteller von BMS-Batterieschutzplatinen

Beschreibung des Produkts

Produktbeschreibung

3S 12,6V 40A Lithium-Batterie-Schutzplatine Ladespannung: DC 12,6V~13,6V Kontinuierlicher Entladestrom: maximal 40A (wenn die Wärmeableitungsumgebung nicht gut ist, reduzieren Sie bitte den Laststrom) Kontinuierlicher Ladestrom: bis zu 20A Größe der Balance-Version: 41x61x4mm Größe der Enhanced-Version: 41x55x4mm Anwendbare Wahl: anwendbar auf die Nennspannung von 3,7V, voll geladene 4,2V Lithiumbatterie (einschließlich 18650, 26650, Polymer-Lithiumbatterie), kann unter 170W gebohrt werden Hinweis 1: Ein erfolgreicher Start des Bohrers erfordert 3 10C-20C-Batterien oder 6 5C-10C-Batterien (empfohlene Batteriemodelle: Sony VTC4, VTC4A, VTC5A, VTC6) OV und 12,6V Kabel, verwenden Sie Kupferdraht von 3 Quadratmillimetern oder mehr (Nickelbleche können nicht verwendet werden) Hinweis 2: Schließen Sie die Kabel 0V, 4,2V, 8,4V, 12,6V streng gemäß dem Diagramm an. Berühren Sie keine Komponenten auf der Platine, wenn Sie den Draht löten. Verursachen Sie keinen Kurzschluss. Hinweis 3: Wenn Sie die Batterie zum ersten Mal löten oder wenn der Ladevorgang läuft, solange die einzelne Batterie 4,2V überschreitet, erwärmt sich der "430"-Widerstand und entlädt sich (entlädt sich auf etwa 4,19V, um das Erhitzen zu stoppen). Wenn der "430"-Widerstand stark heiß wird, überprüfen Sie, ob die falsche Leitung angeschlossen ist. Hardware-Vorbereitung Bereiten Sie ein 3S 12,6V 40A Lithium-Batterie-Schutzmodul, Batterie, Netzteil, Hochleistungs-Lastwiderstand vor

Die folgende Abbildung zeigt das Entladediagramm des Moduls. Die Batterie ist 3-strängig. Die angeschlossene Batterie muss den Entladestrom von 40A erfüllen. Dies kann durch Parallelschaltung der Batterie oder durch den Kauf einer Batterie mit großem Entladestrom erreicht werden. Wenn die Batterie beispielsweise 2000 mAh und das Entladungsverhältnis 10C beträgt, werden nur 3 Stränge von 2 benötigt und der Entladestrom von 40A kann erreicht werden.

Die folgende Abbildung zeigt das Ladediagramm der Batterie. Die Ladespannung beträgt DC12,6V~13,6V. Der Ladestrom hängt von der angeschlossenen Batterie ab und beträgt maximal 20A. Das Modul verfügt über einen ausgeglichenen Ladepfad, und die Ausgleichsfunktion funktioniert nur, wenn die Leistung der Batterie nicht stark voneinander abweicht.

4S 14,8V 16,8V 40A Lithium-Batterie-Schutzplatine Ladespannung: DC 16,8V~17V Kontinuierlicher Entladestrom: maximal 40A (wenn die Wärmeableitungsumgebung nicht gut ist, reduzieren Sie bitte den Laststrom) Kontinuierlicher Ladestrom: bis zu 20A Größe der Balance-Version: 45x60x4mm Größe der Enhanced-Version: 44x55x4mm Anwendbare Wahl: anwendbar auf die Nennspannung von 3,7V, voll geladene 4,2V Lithiumbatterie (einschließlich 18650, 26650, Polymer-Lithiumbatterie), kann unter 170W gebohrt werden Hinweis 1: Der erfolgreiche Start des Bohrers erfordert drei 15C-20C-Batterien oder sechs 10C-15C-Batterien (normale 18650 können den Bohrer nicht starten!!). Hinweis 2: Schließen Sie die Kabel 0V, 4,2V, 8,4V, 12,6V, 16,8V streng gemäß dem Schaltplan an, nicht absichtlich kurzschließen. Hinweis 3: Wenn der Bürstenmotor verwendet wird, versuchen Sie, einen nicht-polaren Kondensator (Spannungsfestigkeit über 25V, Kapazität 10uF-100uF) an die positiven und negativen Klemmen des Motors anzuschließen, um zu verhindern, dass die Rückwärtsspitze des Motors die MOS-Röhre beschädigt. Hinweis 4: 4 Gruppen von Batterien in Reihe, stellen Sie bitte sicher, dass die Spannung jeder Batteriegruppe gleich ist. Wenn nicht, laden Sie jede Batterie separat auf und verwenden Sie sie dann in Reihe. Beim Entladungstest ist die Batteriegruppe, deren Spannung schneller abfällt, eine schlechte Batterie. Die folgende Abbildung zeigt das Entladediagramm des Moduls. Die Batterie ist 4-strängig. Die angeschlossene Batterie muss den Entladestrom von 40A erfüllen. Dies kann durch Parallelschaltung der Batterie oder durch den Kauf einer Batterie mit großem Entladestrom erreicht werden. Wenn die Batterie beispielsweise 2000 mAh und das Entladungsverhältnis 10C beträgt, werden nur 4 Reihen von 2 benötigt und der maximale Strom kann den Entladestrom von 40A erreichen. Eine stabile Entladung erfordert 4 Reihen von 4 und ist möglich, und Sie müssen auf die Wärmeableitung achten, die Leistung der Entladungsbatterie sinkt schnell.

Balance-Version:

Enhanced-Version:

Die folgende Abbildung zeigt das Ladediagramm der Batterie, 4 Reihen von Batterien, die tatsächliche Vollladung, Spannung 16,8V, Ladespannung DC17V-18V, Ladestrom hängt von der angeschlossenen Batterie ab, maximal nicht mehr als 20A

Balance-Version:

Enhanced-Version:

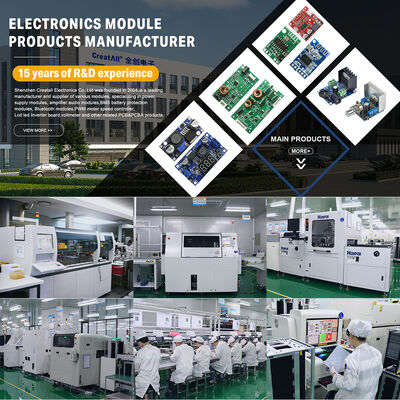

Unternehmensprofil

Zertifikate & Produktionsprozesse

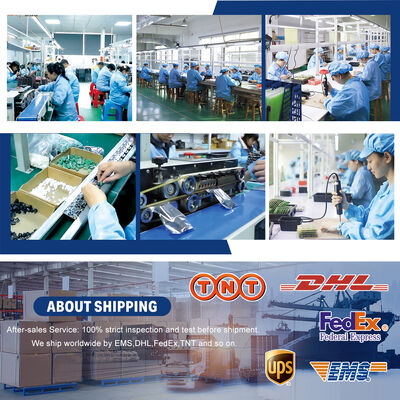

Verpackung & Lieferung

1. Normale Verpackung.

2. Exportkarton.

3. Kundenspezifische Verpackung.

4. Alle Bestellungen werden innerhalb von 3-25 Tagen nach Bestätigung der Zahlung durch die Kunden versandt.

Zahlung & Versand

ZAHLUNG Standardzahlungsbedingungen: 30% Anzahlung im Voraus, 70% Restbetrag vor Versand. Online-Handelsversicherungsauftrag, alles liegt bei Ihnen. Weitere Zahlungsbedingungen können angeboten werden! (T/T, PAYPAL WESTERN UNION) VERSAND After-Sales-Service: 100% strenge Inspektion und Prüfung vor dem Versand. Ersatz innerhalb einer Woche nach Erhalt der ursprünglichen defekten Ware bei Ankunft. Ein Jahr Garantie.

Kundenbewertungen

Dies ist ein Teil des guten Feedbacks von unseren Kunden, alles ist 5 Sterne. Es beweist, dass wir ein ausgezeichneter Lieferant sind und auch beweist, dass wir besitzen
hochwertige Produkte und professionelle Dienstleistungen.

FAQ

F: Was ist die Mindestbestellmenge für Ihre Produkte? A: Wenn Sie eine kleine Bestellung benötigen, kontaktieren Sie uns bitte F: Wie lange ist Ihre Lieferzeit? A: Das Produkt wird innerhalb von 3 Tagen nach Zahlungsbestätigung versandt, und die Lieferzeit beträgt 3 bis 6 Tage F: Testen oder inspizieren Sie alle Artikel vor der Lieferung? A: Ja, wir haben alle Artikel vor dem Versand getestet und geprüft. F. Was ist Ihre Garantie? A: 60 Tage nach Erhalt der Ware. Unsere Produkte werden vor dem Versand zu 100% getestet. Wenn die Ware defekt ist, benachrichtigen Sie uns bitte innerhalb von 3 Tagen nach Lieferung. Jeder Artikel muss im Originalzustand zurückgegeben werden, um für eine Rückerstattung oder Zahlung in Frage zu kommen. Der Käufer ist für alle anfallenden Frachtkosten verantwortlich. F: Wie bezahle ich die Bestellung? A: Wir akzeptieren Überweisung, Western Union, Pay Pal, , Treuhand (wenn Sie andere Methoden bevorzugen, kontaktieren Sie uns bitte)
