CA-TB21H 2.1 Kanal TPA3116 Bluetooth Verstärkerplatine 50W+50W+100W Audio Verstärkermodul mit APP-Steuerung

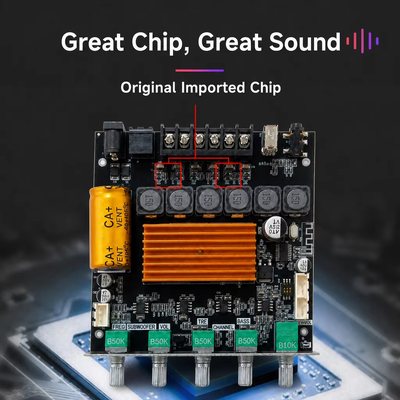

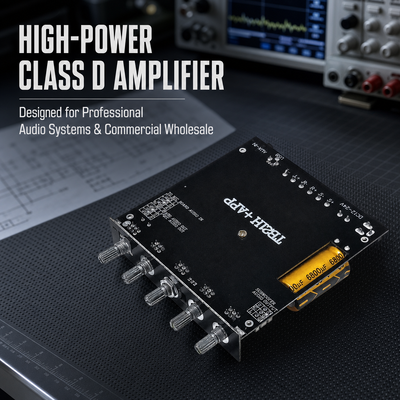

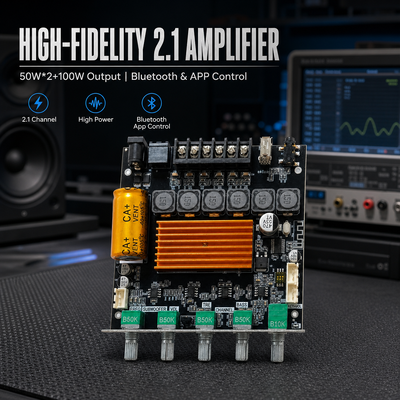

Das CA-TB21H ist ein 2.1-Kanal-Class-D-Verstärkermodul auf Basis des TPA3116-Chips, das 50W + 50W für die linken und rechten Kanäle sowie 100W für den Subwoofer-Kanal aus einer DC 12-24V-Versorgung liefert. Audioquellen werden durch Bluetooth 5.1, AUX-Line-Eingang, USB/TF-Kartenwiedergabe und die mitgelieferte IR-Fernbedienung abgedeckt, während die BT-APP EQ- und Lichteffektsteuerung von einem Telefon aus ermöglicht. Ein Gold-Fin-Kühlkörper, fünf Frontbedienknöpfe und Erweiterungsanschlüsse für eine Mikrofon-Vorverstärkerplatine machen diese Platine bereit für OEM-Lautsprechersysteme, Heim-Audio-Kits und Audio-Equipment-Montagelinien.

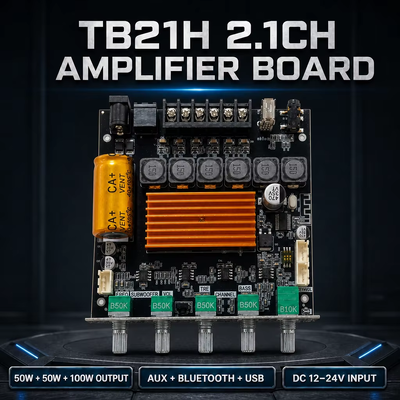

• 2.1-Kanal-Ausgang: links und rechts je 50W plus 100W Subwoofer, TPA3116-Chip, 20Hz-20KHz Frequenzgang.
• Vier Eingabemethoden: Bluetooth 5.1 (BT-APP, 10m Freifläche), AUX, USB/TF-Karte und IR-Fernbedienung mit Knopfzelle.
• Fünf Frontknöpfe: Master-Lautstärke/Ein, Höhen, Bässe, Subwoofer-Frequenz (20-200Hz) und Subwoofer-Lautstärke, plus unabhängige L/R-Kanal-Lautstärke.
• APP-Steuerung: BT-APP unterstützt EQ-Anpassung, lokale Medien, USB-Laufwerk, SD-Karte, Lichteffekte und Find-My-Device-Funktionen.
• Erweiterungsbereit: MIC-Vorverstärker-Hall-Ein- und Ausgangsanschlüsse, Subwoofer-Line-Level-Ausgang für eine externe reine Endstufenplatine.
• Brückbarer Mono-Betrieb: stellen Sie den DIP-Schalter 1 auf EIN (PBTL), um die beiden Kanäle zu einer Mono-Brücke für einen Hochleistungslautsprecher zu verbinden.
• Fünffache Schutzschaltung: Verpolung, Unterspannung, Überhitzung, Überstrom und Kurzschlussschutz.

Subwoofer- und Links/Rechts-Kanal-Lautsprecherklemmen, flexible Bluetooth-Antenne, USB-Anschluss, AUX-Audioeingang und DC 12-24V-Stromeingang (5,5 x 2,1mm DC-Stecker) sind an einer Kante angeordnet, sodass die Platine ohne zusätzliche Kabelbäume in ein Gehäuse eingebaut werden kann. Eine Power-Status-LED und die fünf Knöpfe befinden sich auf der Frontplatte.

Die Ausgangsleistung steigt mit der Versorgungsspannung und sinkt mit der Lautsprecherimpedanz. Die unten aufgeführten Referenzwerte werden mit 4 Ohm und 8 Ohm Last bei 19V und 24V gemessen, was Ihnen hilft, das Netzteil an das tatsächliche Lautsprecher-Set anzupassen.

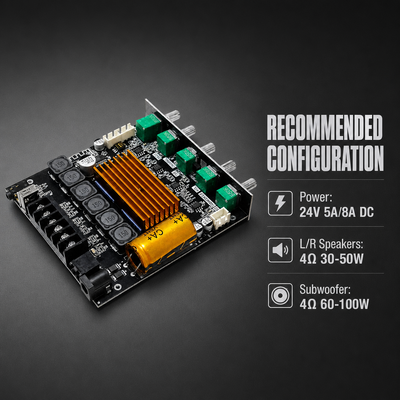

Für ein ausgewogenes 2.1-System empfehlen wir ein 24V 5A oder 8A DC-Netzteil, 4 Ohm 30-50W linke und rechte Lautsprecher und einen 4 Ohm 60-100W Subwoofer. Ein Netzteil mit höherem Strom hält den 100W Subwoofer-Kanal bei hoher Lautstärke stabil, und die Netzteil-Leistung sollte immer höher sein als die tatsächliche Arbeitsleistung der Platine.

Bevor Sie den Knopf anbringen, drehen Sie das Potentiometer in Richtung des Zeigers nach links, bis es das Minimum erreicht und sich nicht weiter drehen lässt. Die horizontale Linie auf dem Knopf sollte dann in die im Diagramm gezeigte Richtung zeigen, damit die Lautstärkeskala mit der tatsächlichen Position übereinstimmt.

Für die Brückung auf Mono schalten Sie zuerst die Stromversorgung aus und stellen Sie den DIP-Schalter 1 auf EIN (PBTL-Funktion). Schließen Sie nur einen Lautsprecher auf jeder Seite an; beim Anschluss von zwei Lautsprechern muss jeder 4 Ohm oder höher sein und die parallele Impedanz darf nicht unter 2 Ohm fallen. Erweiterungsanschluss 1 ist der Mikrofon-Vorverstärker-Hall-Eingang und Erweiterungsanschluss 2 ist der Hall-Ausgang, und der Subwoofer-Line-Level-Ausgang kann eine externe reine Endstufenplatine speisen.

Installieren Sie die BT-APP, schalten Sie das Bluetooth des Telefons aus, schalten Sie das Modul ein und verbinden Sie das Gerät namens BT-APP (der Eintrag BT-APP-BLE wird von der APP nicht verwendet). Die APP bietet EQ-Anpassung, Wiedergabe lokaler Medien, Durchsuchen von USB-Laufwerken und SD-Karten, Lichteffekte und Find-My-Device. EQ-Kurven gelten, solange die APP verbunden ist; Bässe und Höhen sind einstellbar.

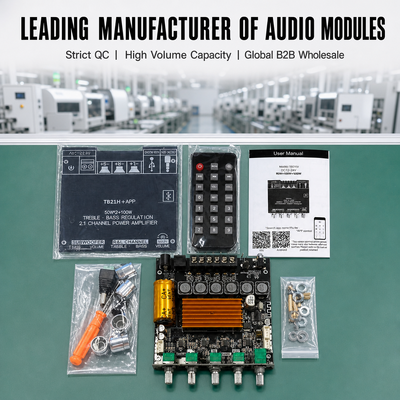

Das Paket enthält eine IR-Fernbedienung mit Knopfzelle und Isolierfolie: Ein/Aus, Modus, Stumm, Wiedergabe/Pause, Vorheriger/Nächster, EQ, Lautstärke erhöhen und verringern, Einzel-/Alle-Wiederholung, USB/TF-Kartenumschaltung und 0-9 Titelauswahl. Der Arbeitsbereich beträgt etwa 7m Sichtlinie und verringert sich in einem Winkel von 15 Grad.

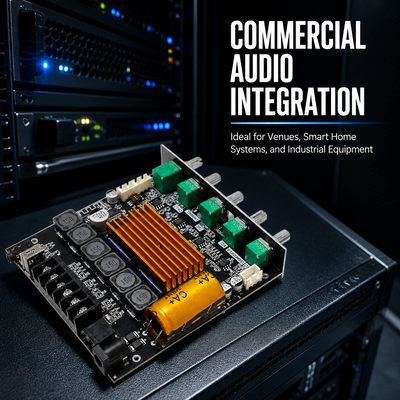

Geeignet für Audio-Equipment-Hersteller, Lautsprechersystem-Montagefabriken, Audio-Elektronik-Distributoren, OEM- und ODM-Produktentwickler, Private-Label-Lautsprechermarken, kundenspezifische Verpackungsprojekte und regelmäßige Großbesteller. Typische Anwendungsfälle sind 2.1 Heim-Audiosysteme, Regal- und Subwoofer-Sets, Hintergrundmusik in Geschäften, DIY-Verstärker-Kits und Karaoke-Lautsprecherboxen.

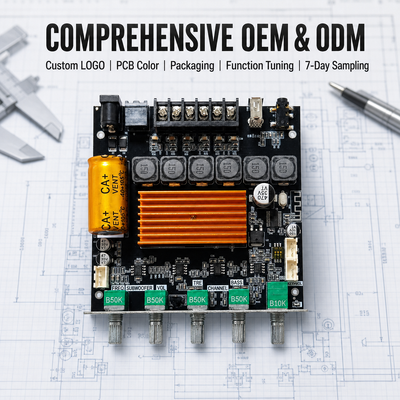

Umfassender OEM- und ODM-Support umfasst kundenspezifisches Logo, PCB-Farbe, Verpackung, Funktionsabstimmung und 7-tägige Mustererstellung, sodass die gleiche Platine in Ihrer eigenen Marke und Konfiguration für verschiedene Märkte geliefert werden kann.

Jede Platine wird in einer einzelnen Box von 11 x 11 x 5 cm mit einem Bruttogewicht von 0,3 kg verpackt, mit stoßfestem Schaumstoff geschützt und in Exportkartons versandt. Ein gedrucktes Benutzerhandbuch ist in der Box enthalten; OEM-Branding, kundenspezifische Verpackung und gemischte Containerbeladung sind verfügbar.

Direkte Fabrikversorgung von Audio-Verstärkermodulen mit grenzüberschreitender Exporterfahrung, verifizierter Lieferant mit OEM/ODM-Anpassung, stabilem Output und kurzer Lieferzeit für Wiederholungsbestellungen. Senden Sie uns Ihren Zielmarkt, Ihre Lautsprecherkonfiguration und Ihre Bestellmenge, um ein Angebot und eine Musteranordnung zu erhalten.
