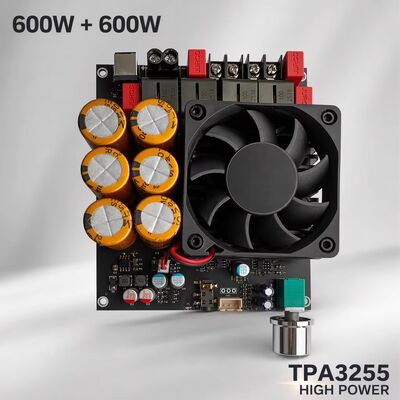

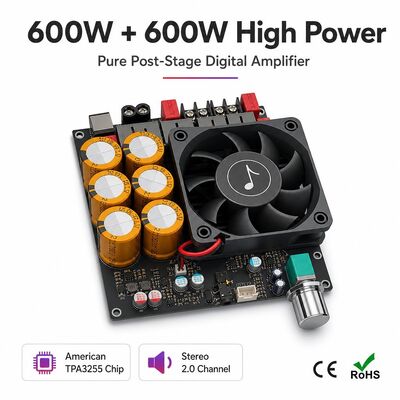

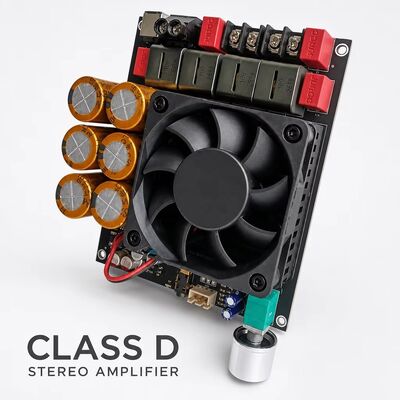

600W+600W Dual TPA3255 Verstärker Board Lüfterkühlung Klasse D Stereo Verstärker Board DC18-50V

Der 6002 ist eine reine Stereo-Endstufenplatine, die auf zwei originalen TPA3255-Chips basiert und bis zu 600W + 600W an 2-Ohm-Lasten bei 48V und 300W + 300W an 4-Ohm-Lasten liefert. Mit einem Signal-Rausch-Verhältnis von 90 dB, einem THD+N von unter 0,05 % und einer maximalen Verstärkung von 38 dB ist er für professionelle Stereosysteme, High-End-Heimkinos, Standlautsprecher und kommerzielle Audioprojekte konzipiert. Ein integrierter Hochgeschwindigkeitslüfter, ein verdickter Kühlkörper und vergoldete Filterkondensatoren sorgen für Stabilität des Moduls bei kontinuierlicher Hochleistungsnutzung.

• Dual TPA3255 Chips: Zwei originale TI TPA3255 Class-D-Verstärkerchips liefern 600W+600W Spitzen-Stereoleistung mit geringer Verzerrung und hoher Auflösung.
• Aktive Kühlung: Hochgeschwindigkeitslüfter plus verdickter Aluminiumkühlkörper sorgen für volle Ausgangsleistung bei langer kontinuierlicher Nutzung.
• Audiophile Komponenten: Filterkondensatoren mit niedrigem ESR, vergoldete Elektrolytkondensatoren, abgeschirmte Hochstrominduktivitäten und präzises PCB-Layout.
• Breiter Leistungsbereich: DC 18-50V Eingang, 10A oder mehr, empfohlen 36-48V; funktioniert mit 4-8 Ohm Lautsprechern.
• Einfache Integration: Kompaktes 134 x 100 x 37mm PCB mit XH2.54-3P Stereo-Eingang, 3,5mm Klinkeneingang, abgeschirmtem Kabel im Lieferumfang enthalten, und vergoldeter Hochstrom-DC-Buchse oder 2P-Anschlussklemme.
• Lautstärke und Schutz: Integrierter 0-38dB Lautstärkepotentiometer mit Netzindikationslicht (blinkt, wenn die Eingangsspannung unter 18V liegt), plus Unterspannungsschutz, Überhitzungsschutz, Überstromschutz und Kurzschlussschutz.
• OEM / ODM bereit: Benutzerdefiniertes Logo und PCB-Farbe, benutzerdefinierte Verpackung, Feinabstimmung der Funktionen und 7-Tage-Schnellmusterung.

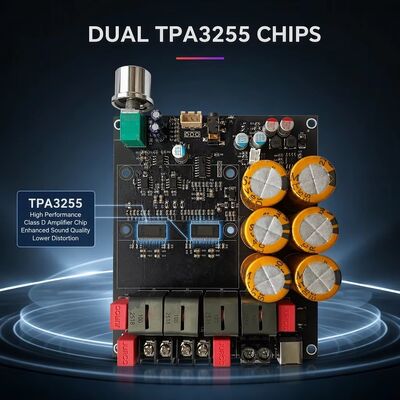

Zwei unabhängige TPA3255-Chips arbeiten in einer Stereo-Konfiguration und treiben jeweils einen Kanal an. Das Feedback-Design und die Fehlerkorrektur des Hochgeschwindigkeits-Gate-Treibers halten die Verzerrung über das gesamte Audioband niedrig, während das Dual-Chip-Layout Wärme und Strom verteilt, sodass die Platine ihre Nennleistung beibehält, anstatt herunterzuregeln.

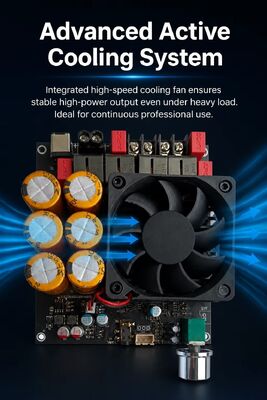

Ein Hochgeschwindigkeitslüfter saugt Luft über einen verdickten gebürsteten Aluminiumkühlkörper, und Low-ESR-Filterkondensatoren sowie abgeschirmte Hochstrominduktivitäten halten die Versorgung unter hoher Last sauber. Eine vergoldete DC-Buchse oder ein 2P-Anschlussklemme, vergoldete Elektrolytkondensatoren und sauerstofffreie Kupferinduktivitäten werden durchgängig verwendet.

Die Platine akzeptiert DC 18-50V mit 10A oder mehr Strom; 24V, 36V und 48V Netzteile werden alle unterstützt, und höhere Spannung zusammen mit niedrigerer Lautsprecherimpedanz erhöht die Ausgangsleistung. Bitte stellen Sie sicher, dass die Netzteil-Leistung höher ist als die tatsächliche Arbeitsleistung des Verstärkers, und schließen Sie die 2P-Klemme an, bevor Sie einschalten, um Schäden durch übermäßigen Strom zu vermeiden.

Das Haupt-PCB misst 134 x 100 x 37mm und die komplette Baugruppe mit Lüfter und Kühlkörper misst 135 x 118 x 40mm, sodass das Modul in Standard-Verstärkergehäuse, aktive Lautsprecherboxen und kundenspezifische OEM-Gehäuse passt. Links- und Rechtskanal-Lautsprecherklemmen, Stereo-Eingang und Lautstärkeregelung sind am Platinenrand für eine schnelle Verkabelung angeordnet.

Direkter Fabrik-OEM- und ODM-Support umfasst kundenspezifisches Logo-Siebdruck, mehrere PCB-Farboptionen (Standard schwarz, rot, blau), personalisiertes Verpackungsdesign, Feinabstimmung der Funktionen und 7-Tage-Schnellmusterung für Audio-Marken, professionelle Audiohersteller, Lautsprechersystemintegratoren und Private-Label-Projekte.

Geeignet für professionelle Stereo-Audiosysteme, High-End-Heimkinos, Standlautsprechersysteme, kommerzielle Audioprodukte, kundenspezifische Verstärkerprojekte, Distributoren und Großhandelskäufer. Ideal für Audioausrüstungshersteller und Lautsprecherfertigungsanlagen, die ein stabiles, Hochleistungs-Endstufenmodul benötigen.

Shenzhen Creatall Electronics Co., Ltd. ist ein professioneller Hersteller von Audiomodulen mit 16 Jahren Erfahrung, strenger Qualitätskontrolle, hoher Produktionskapazität und CE / RoHS-zertifizierten Produkten.

Direkte Fabrikversorgung von Hochleistungs-Class-D-Verstärkermodulen mit Exporterfahrung, verifiziertem Lieferantenstatus, stabiler Leistung und kurzer Lieferzeit für Wiederholungsbestellungen. Senden Sie uns Ihre Zielleistung, Lautsprecherimpedanz und Bestellmenge für ein Angebot und eine Musteranordnung.
