2.1-Kanal Dual TPA3255 Bluetooth 5.1 Verstärkerplatine Audioverstärker Modul 220W+220W+350W

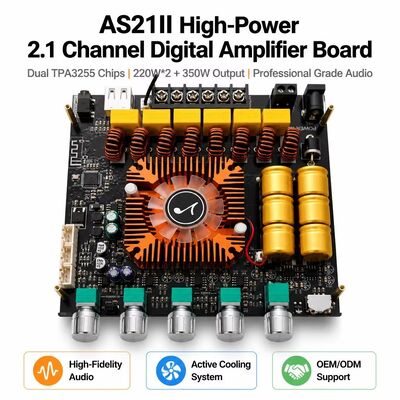

Der AS21-II ist ein 2.1-Kanal-Bluetooth-Endstufenmodul, das auf zwei originalen TPA3255-Chips basiert. Er liefert bis zu 220W pro linker und rechter Kanäle plus einen dedizierten 350W-Subwoofer-Kanal und kombiniert Bluetooth 5.1, AUX, USB-Wiedergabe, UKW-Radio und Infrarot-Fernbedienung in einer kompakten Platine. Unabhängige Bass- und Höhenregler, einstellbare Subwoofer-Frequenz und ein integrierter 12V-Lüfter machen ihn zu einer fertigen Lösung für Heimkino, aktive Subwoofer-Gehäuse, DIY-Lautsprecherprojekte und OEM-Audiosysteme.

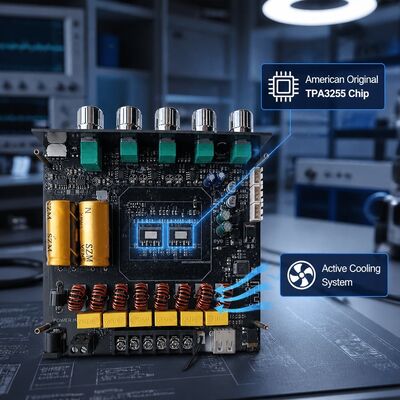

• Dual-TPA3255-Architektur: zwei original TPA3255 Class-D-Chips liefern 220W + 220W Stereo plus 350W Subwoofer-Ausgang, insgesamt ca. 790W.
• Umfassende Eingänge: Bluetooth 5.1 (BT-APP, bis zu 10m), AUX-Line-Eingang, USB-Wiedergabe, UKW-Radio und Infrarot-Fernbedienung.
• Drehknopfsteuerung: ein Drehknopf für Stromversorgung, Moduswechsel (USB / Bluetooth / AUX / FM), Wiedergabe und Pause, vorheriger und nächster Titel, und zweimaliges kurzes Drücken für TWS-Kopplung.
• Unabhängige Abstimmung: separate Regler für Bass, Höhen, Hauptlautstärke und Subwoofer-Frequenz (Subwoofer 20–200Hz einstellbar).
• Aktive Kühlung: großer oranger Aluminium-Kühlkörper mit leisem 12V-Lüfter hält das Modul für lange Wiedergabesitzungen kühl.
• TWS True Wireless Stereo: koppeln Sie zwei AS21-II-Platine, um ein drahtloses Stereo-System für linke und rechte Kanäle zu erstellen.
• APP-Steuerung: verbinden Sie sich über die BT-APP / BT-APP-BLE-App für EQ-Kurven, lokale Medien, USB- und SD-Wiedergabe, UKW-Radio und Alarmfunktionen.
• Schutz: Verpolungsschutz, Unterspannungsschutz, Überhitzungsschutz, Überstromschutz und Kurzschlussschutz.

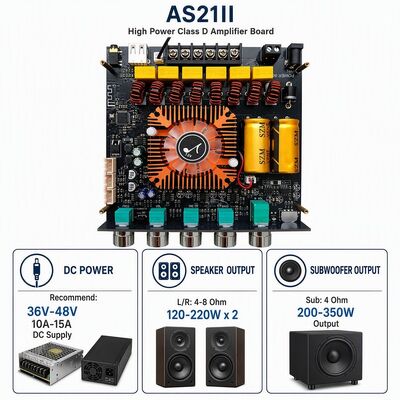

Die Leistung steigt mit der Versorgungsspannung. Die folgende Tabelle zeigt die Referenzmessung des Herstellers für den AS21-II; stellen Sie sicher, dass die Nennleistung des Adapters höher ist als die tatsächliche Arbeitsleistung des Verstärkers.

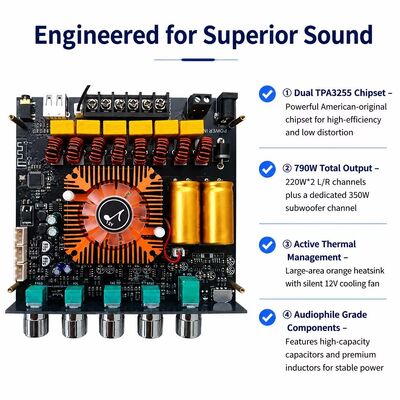

Ein großflächiger oranger Kühlkörper plus ein leiser 12V-Lüfter halten die Modultemperatur bei kontinuierlicher Hochleistungs-Wiedergabe niedrig. Hochkapazitive Gold-Elektrolytkondensatoren und Premium-Induktoren sorgen für eine ultra-saubere Stromfilterung, und das rauscharme Front-End-Operationsverstärker-Design sorgt für einen ruhigen Hintergrund.

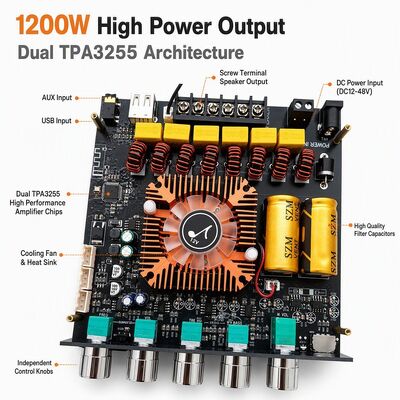

Die Platine bietet einen Subwoofer-Klein-Signal-Ausgang für einen externen reinen Endstufenverstärker, eine PBTL-Brückenoption und zwei Erweiterungsanschlüsse für Mikrofon-Frontplatinen (Hall-Effekt-Eingang und -Ausgang).

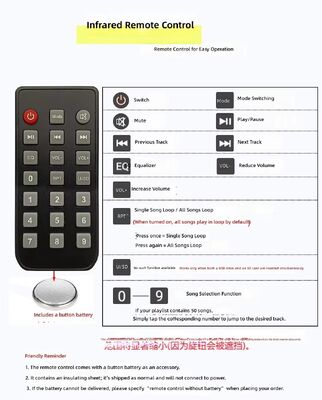

Zwei AS21-II-Platine können durch zweimaliges Klicken auf die Mitte des Drehknopfes innerhalb von 10 Sekunden gekoppelt werden, um ein drahtloses Stereo-Paar für links und rechts über Bluetooth zu bilden. Die BT-APP / BT-APP-BLE-App bietet EQ-Anpassung, Wiedergabe von lokalen Medien und USB- oder SD-Medien, UKW-Radio, Lichteffekte und Alarmeinstellungen. Die Infrarot-Fernbedienung steuert Stromversorgung, Modus, Stummschaltung, Wiedergabe und Pause, vorheriger und nächster Titel, EQ, Lautstärke, Wiederholmodus und direkte Titelauswahl per Nummer.

Drehen Sie vor der Montage der Knöpfe zuerst das Potentiometer vollständig nach links. Die horizontale Linie auf dem Knopf sollte der im Montageplan gezeigten Richtung folgen.

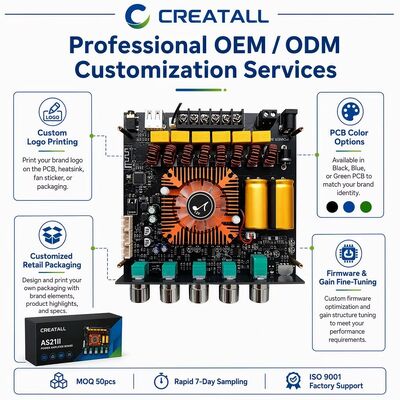

Direkter OEM- und ODM-Support ab Werk: kundenspezifischer Logodruck auf der Platine, dem Kühlkörper, dem Lüfteraufkleber oder der Verpackung, Optionen für die Platinenfarbe (schwarz, blau, rot, grün), kundenspezifische Verpackung, Funktionsabstimmung und 7-tägige schnelle Mustererstellung. MOQ für kundenspezifische Bestellungen beträgt 50 Stück, und Standardmodelle können in kleineren Testmengen geliefert werden.

Shenzhen Creatall Electronics Co., Ltd. ist ein professioneller Hersteller von Audioverstärkerplatinen mit 20 Jahren Erfahrung, ISO 9001-zertifiziert, mit einer Kapazität von 3 Millionen Stück pro Monat und CE/RoHS-zertifizierten Produkten. Jede Einheit durchläuft die Wareneingangskontrolle, hochpräzise SMT, präzise Durchstecklötung, Inprozesskontrolle, 100% Funktionstests und die Ausgangskontrolle vor der Verpackung.

Kontaktieren Sie uns jetzt für Großhandelspreise, OEM-Anpassung und Muster.
