Produktdetails:
|
| Art: | Bluetooth 5,1 | Ursprungsland: | CHINA |
|---|---|---|---|
| Marke: | creatall | Chipset: | Andere |
| Anwendung: | Ton | ||
| Hervorheben: | Audiobrett des empfänger-M38,Audiobrett des empfänger-M28,Bluetooth-Empfänger-Brett BLT 4 |
||

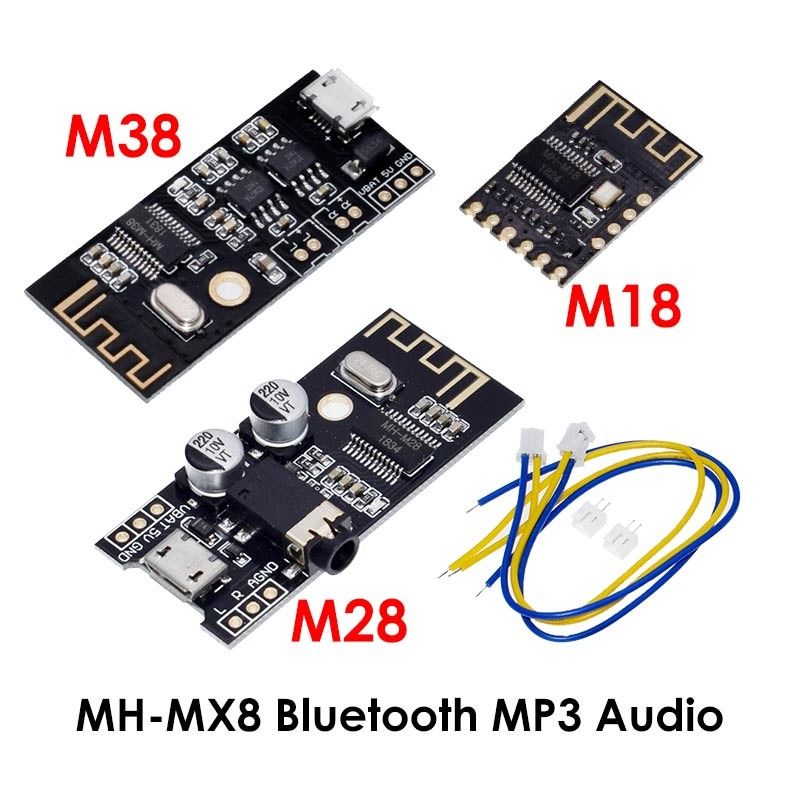

M38
MH-M38 ist ein Niederleistungs-Bluetooth-Entwurf, der das späteste Getriebe Bluetooths 4,2 und den Zweikanallossless Stereoertrag stützt. Klein, bequem und praktisch, kommt das Modul mit einem Endverstärkerchip, der mit Doppel-Sprechern 5W ausgerüstet werden kann. Unterstützungs-USB-Soundkarte für driverless Play-back. In einer offenen Umwelt kann der Bluetooth-Verbindungsabstand bis 20 Meter sein. Kann für Bluetooth-Audioaufnahme, verschiedene Audio-DIY-Änderung und so weiter verwendet werden.
PWB-Größe: 45*20*3.6mm (Länge, Breite und Höhe)
Pin-Neigung: 2.54mm (Loch in Position zu bringen ist 3mm im Durchmesser)

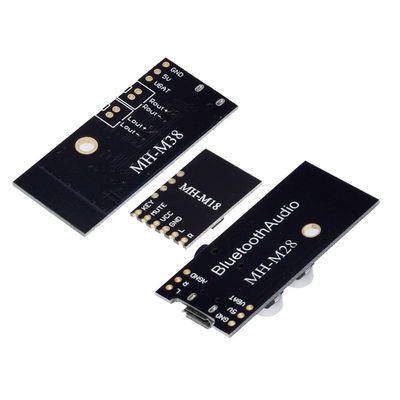

3. Funktions/Pin-Definition
1. Version Bluetooths V4.2, automatische Verbindungstechnologie Unterstützungs-Bluetooths, lossless Decodierung der Unterstützungs WAV/WMA/FLAC/APE/MP3, Stereozweikanalertrag.
2, Stromversorgung: Sie können die MIKRO-Linie 5V USBs Android für direkte Stromversorgung direkt benutzen, können Sie Stromversorgung 5V oder Lithium-Batterie 3.7V auch anschließen (wie gezeigt über). Anmerkung, dass die Schnittstellen der Stromversorgung 5V und 3.7V unterschiedlich sind. 5V wird an 5V und Boden angeschlossen, und die Lithium-Batterie 3.7V wird an VBAT und Boden angeschlossen.
3, der maximale Arbeitsstrom ist 5V2A, es wird empfohlen, 5V2A regulierte Stromversorgung zu benutzen, die Tonqualität ist besser.
4. Nachdem das Modul an angetrieben ist, nach der Verbindung an Bluetooth können die Handysuchen nach dem Bluetooth-Namen MH-M38 und Musik spielen.
5, Unterstützungs-USB-Soundkarte, freier Antrieb (Plug-and-Play). Schließen Sie das Modul an den Computer mit einem USB-Kabel an, und der Computer kann Musik durch den Modulverstärkerertrag spielen.
6, blaue Anzeigelampe des Moduls:
7. Wenn Bluetooth nicht angeschlossen wird, die Anzeigelampenblitze schnell;
8. Wenn die Bluetooth-Verbindung eingeschaltet ist, ist die Anzeigelampe immer an;
9. Wenn Bluetooth spielt, die Anzeigelampenblitze langsam.
10, Audioausgang: Ertraglinks und Stereoaudiosignal des rechten Kanals, können an zwei 2-8 Euro, 3-5W Sprecher, Stoß 4 angeschlossen werden Sprecher Euros 5W.
11, dieses Produkt hat seinen eigenen Doppel-5W Endverstärkerstromkreis, Sie dürfen einen anderen Verstärker nicht benutzen, um zu verwenden! Die Ertrag der zwei Verstärker nicht werden parallel angeschlossen möglicherweise, oder die negativen Pfosten werden zusammen angeschlossen möglicherweise, andernfalls wird der Endverstärkerchip beschädigt möglicherweise.
4.Attention
1. Signalstörung: Die Bluetooth-Antenne ist gegen Hochfrequenz- oder starke elektromagnetische Signalstörung extrem anfällig, und sie sollte weg von dem Platz gesetzt werden, in dem der drahtlose Apparat gesendet wird. Und das Brett kann nicht zu den Metallobjekten nah sein und einen bestimmten Abstand halten.
2. Wenn es gegenwärtigen Ton im Endverstärkerbrett gibt, wird die Ursache durch Grundstörung verursacht. Es wird empfohlen, dass der Ertrag des Bluetooth-Moduls nicht angeschlossen werden sollte. Es ist notwendig, den Draht, besonders die Erdung zu löten, und der Draht sollte nicht zu lang sein. Das kürzer das bessere. , versuchen Sie, stärker zu sein. Das Problem der Audioerdung am Erdungspunkt des Endverstärkerbrettes muss zu Boden des Audioinput des Endverstärkers angeschlossen werden. Dieser Erdungspunkt kann versucht werden, um in verschiedenen Positionen zu löten, um den niedrigsten gegenwärtigen Ton zu erzielen. Es wird empfohlen, dass Bluetooth und die Endverstärkerbretter separat angetrieben werden, um den Bluetooth-Boden und den Verstärkerboden zu lokalisieren.
3. weil dieses Produkt bloßer Leiterplattenentwurf ist, versuchen Sie, die Komponenten auf dem Brett nicht eigenhändig zu berühren, ist es einfach, statisch Elektrizität zu veranlassen, das Chip- und Ursachenbrennen zu töten.
