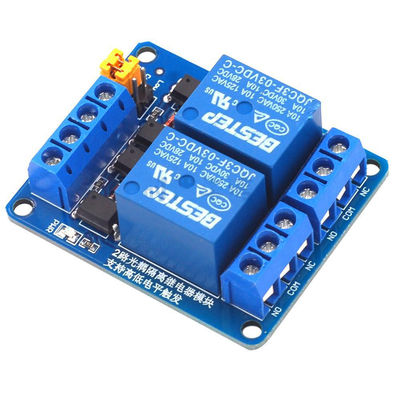

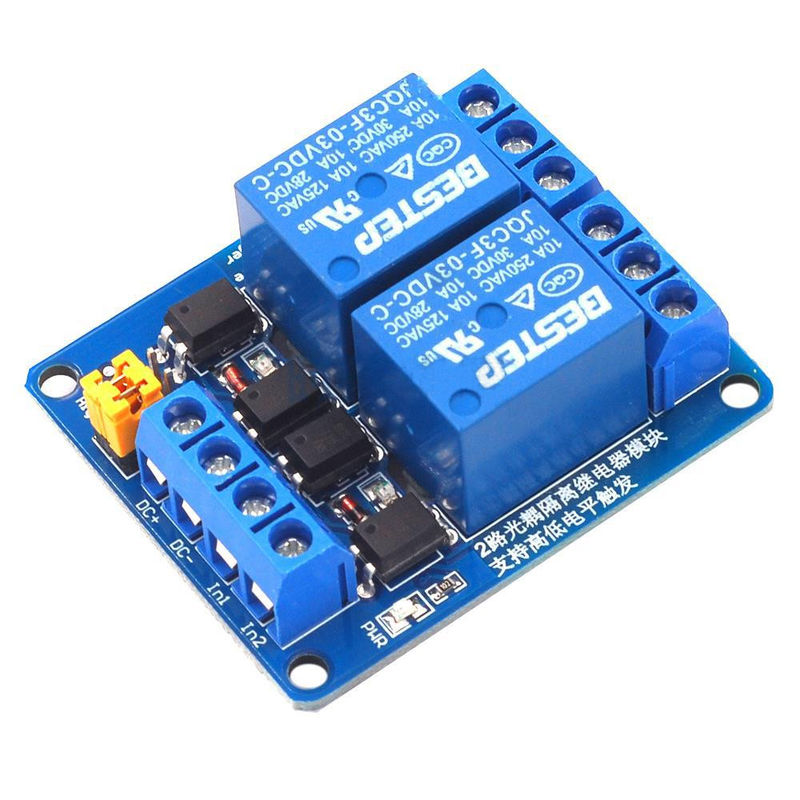

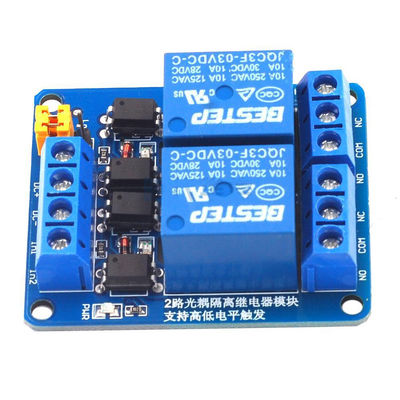

Kanal-Doppeloptokoppler 3.3V 5V 12V 24V Steuerdes relaisteil-2

• Das Modul nimmt echtes Qualitätsrelais, das Höchstlast der normalerweise offenen Schnittstelle an: WECHSELSTROM 250V/10A, DC 30V/10A;
• Unter Verwendung der doppelten Optokopplerisolierung starke Treibereigenschaften, stabile Leistung; Auslöser gegenwärtiges 5mA;
• Modulfunktionierenspannung ist 5V;
• Jeder Kanal des Moduls kann durch Pulloverhoch oder -niedrigen Stand ausgelöst werden;
• Fehlertoleranter Entwurf, selbst wenn die Steuerleitung defekt ist, das Relais bewegt sich nicht;
• Leistungsmesser (grün), 2 RelaisStatusanzeigen (rot)
• Benutzerfreundlicher Schnittstellenentwurf, alle Schnittstellen kann durch die Kabelschuhe direkt angeschlossen werden, sehr bequem

Modulschnittstelle:

• DC+: Schließen Sie an den Pluspol der Stromversorgung an (Spannung ist Relais 5V)
• DC: Schließen Sie an den negativen Pfosten der Stromversorgung an
• IN1-IN2: Entsprechend der Einstellung jedes Kanals, kann das entsprechende Relais durch hohes oder niedriges gesteuert werden.

Relaisausgabe:

• NO1-NO2: Normale offene Schnittstelle des Relais. Bevor das Relais geschlossen ist, wird es unverbunden gelassen. Nachdem man aufgehoben hat, wird es zu COM kurzgeschlossen.
• COM1-COM2: Relais-allgemeine Schnittstelle
• NC1-NC2: Normalerweise geschlossene Relaisschnittstelle. Bevor das Relais geschlossen ist, wird es mit COM kurzgeschlossen.

Hohe und niedrige Triggerauswahl:

• S1-S2 ist die hohe und niedrige Triggerauswahl für Relais 1 - 2;
• Wenn COM zum Tief kurzgeschlossen wird, ist das entsprechende Relais ein niedriger Auslöser. Wenn COM zum Hoch kurzgeschlossen wird, ist es ein hochrangiger Auslöser.
