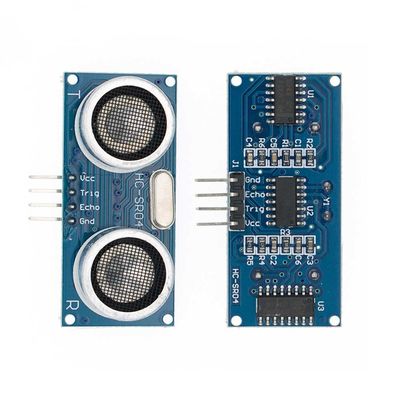

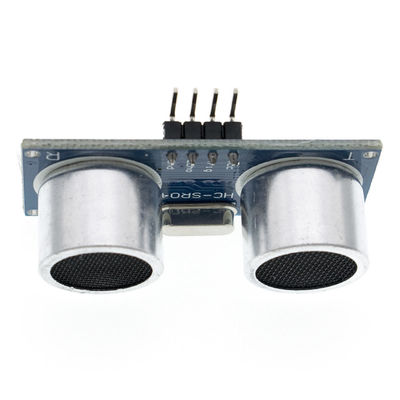

Messwertumformer-Sensor 2cm-450cm des Abstands-HC-SR04 für Arduino Detector Ranging

1, die Leistung dieses Moduls ist stabile und genaue Maßnahme des Abstandes. Und vergleichbares fremdes SRF05, Ultraschallerstreckungsmodul SRF02. Die Modulpräzision, nahes der blinden Flecke (2cm) super, stabiles Abstandsmaß ist erfolgreich basiert auf diesem Produkt, um zu vermarkten starkes! Dieses Modul ist vollständig bescheidene Kapazität des diebstahlsicheren Moduls GH-311

Zwei technische hauptsächlichparameter:
1: Spannung: DC5V
2: Ruhestrom: <2ma>
3: waagerecht ausgerichteter Ertrag: der Ertrag des high-5V
4: Niveau: das Ende von 0V
5: Induktions-Winkel: nicht mehr als 15 Grad: Detektionsbereich: 2cm-450cm

7: Hohe Präzision: bis 0.3cm

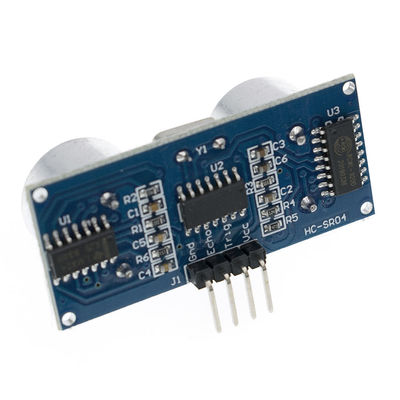

Plattenverdrahtung, VCC, Triglyzeride (Steuerseite), das Echo (Empfängerseite), heraus (leere Füße), Boden

Anmerkung: der interne Reise-Stift ziehen Widerstand 10K, hinunter REISE-Mikroregler IO-Hafenstift und dann zu einem 10us Impulskennzeichen hoch.

AUS Stift für dieses Modul als den Schalterertragstift, wenn das diebstahlsichere Modul, Erstreckungsmodule nicht diesen Fuß benutzen!

Anmerkung: Das Modul sollte glücklicherweise eingefügt werden, wieder-zog die Leiterplatte an und vermeidet die hohe Funktionsstörung, wenn sie wieder-angezogen haben, bevor sie lösen.

Dieses Modul kann zur Verfügung gestelltes Erstreckungsprogramm sein: C51, Testhinweis Mikroregler PIC18F877 Yoshitatsu drei MCU.

3 die Arbeiten des Moduls URF04:

(1) IO-Auslöser, der mindestens zum hohen Signal 10us sich erstreckt;
(2) sendet Modul automatisch Rechteckwelle acht 40kHz, automatisch zu ermitteln ob eine Signalrückkehr;
(3) ein Signal, zu einem hohen IO-Ertrag, hohe Dauer zurückzugehen der Ultraschallzeit von der Produkteinführung zurückzugehen.

Testabstand = (Zeithoch * Schallgeschwindigkeit (340M/S)) /2;

Dieses Produkt ist einfach zu verwenden, und ein Steuerhafenhoch über einem 10US, können Sie auf das mit hohem Ausschuss warten am empfangenden Hafen. Ein Ertrag kann den Timer öffnen kann gelesen werden, wenn dieser Hafen Timer auf LO geht, den Wert für die Zeiterstreckung Abstand berechnet wird. solch ein ununterbrochener Zyklus des Maßes, ziehen Sie um, um den Wert zu messen, den wir erzielen können | ~~

Das Modul funktioniert:

(1) IO-Auslöser, der mindestens zum hohen Signal 10us sich erstreckt;
(2) sendet Modul automatisch Rechteckwelle acht 40kHz, automatisch zu ermitteln ob eine Signalrückkehr;
(3) das Signal zurückzugehen, ein hoher IO-Ertrag, hohe Dauer von

Ultraschallzeit von der Produkteinführung zurückzugehen. Testabstand = (Zeithoch * Schallgeschwindigkeit (340M/S)) /2;
