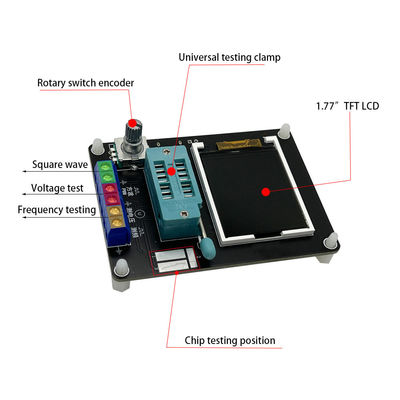

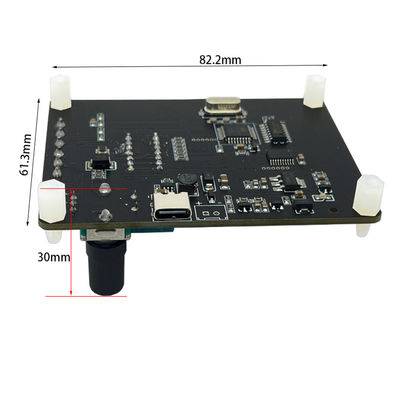

GM328A Transistor-Diodenprüfgerät-Werkzeug ESR-Spannungs-Frequenzmesser

Anmerkung:

Vor der Prüfung des Kondensators, vor der Einfügung er in den Testhalter für Maß entladen Sie den Kondensator, andernfalls gibt es ein Risiko der Beschädigung des Mikroreglers der Prüfvorrichtung.

1, Kalibrierung

Die Prüfvorrichtungskalibrierung wird verwendet, um Fehler in seinen eigenen Komponenten zu beseitigen und macht die abschließenden Testergebnisse genauer. Kalibrierung wird in schnelle Kalibrierung und volle Funktionskalibrierung unterteilt.
Die Operationsmethode für schnelle Kalibrierung: kurz drücken die drei Messpunkte TP1, TP2 und TP3 mit Drähten und dann den Testknopf beim Aufpassen des Schirmes. Die Schirmfarbe ändert zum weißen Text auf einem schwarzen Hintergrund. Nach der sofortigen Mitteilung „Selbsttestmodus…? “, drücken Sie den Testknopf, um den schnellen Kalibrierungsprozeß einzutragen; wenn, nach der Mitteilung „Selbsttestmodus…? Wenn kein Knopf innerhalb 2 Sekunden nach der Mitteilung „Selbsttestmodus…“ gedrückt wird, wird das normale Prüfverfahren durchgeführt und die Widerstandswerte der drei Messpunkte TP1, TP2 und TP3 werden am Ende angezeigt. Nachdem sie den schnellen Kalibrierungsprozeß eingetragen haben, erscheinen etwas Daten auf dem Schirm, ignorieren ihn. Wartezeit bis eine blinkende Schnur erscheint auf dem Schirm
Nach „Isolat Sonden! “, entfernen Sie die kurzgeschlossenen Führungen TP1, TP2 und TP3. Die schnelle Kalibrierung ist bis die Schnur „Test-Ende“ erscheint auf dem Schirm komplett. Wenn Sie zum ersten Mal kalibrieren, wenden Sie das volle Funktionskalibrierverfahren an.
Die volle Funktionskalibrierung wird vom Funktionsmenü erreicht und einen zusätzlichen Kondensator 220nf erfordert. Volle Funktionskalibrierung führt einen umfassenderen Kalibrierungsprozeß durch und kann länger dauern. Einmal im Funktionsmenü, drehen Sie den Testknopf zum Menüpunkt „Selbsttest“, Presse der Testknopf, um den vollen Funktionskalibrierungsprozeß dann einzutragen, der mit die blinkende Schnur „kurzen Sonden beginnt! Wenn die blinkende Schnur „Isolat Sonden!“ auf dem Schirm, entfernt die Drähte von den drei Messpunkten und fährt, fort auf den Kalibrierungsprozeß zu warten, um fortzufahren, wenn erscheint die Schnur „1||- 3 > 100nf“, installieren die vorbereiteten Kondensatoren 220nf auf Messpunkte TP1 und TP3. Wartezeit, bis der Schirm „Test-Ende“ und völlig sagt - Funktionskalibrierungsprozeß ist komplett.

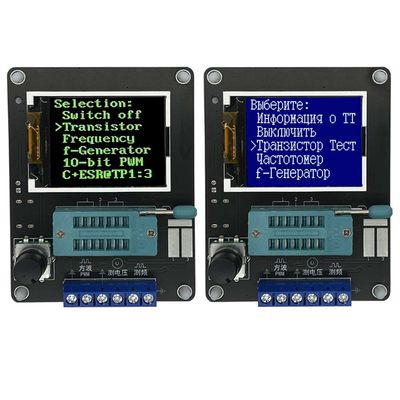

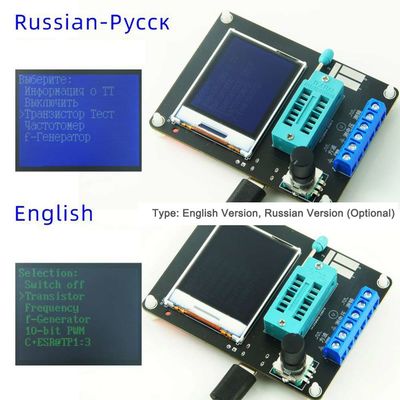

2. Funktionsmenü

2,1 Ausschaltung
2,2 Transistor
2,3 Frequenz
Misst die Frequenz. Presse und den Testknopf halten, um die Frequenzmaßfunktion herauszunehmen. Der Frequenzmessbereich ist von 1 Hz nach mehr, als 1 MHZ, wenn die gemessene Frequenz unterhalb 25 kHz ist, der Zeitraum angezeigt wird
2,4 Fgenerator
Impulsgeber mit den mehrfachen Rechteckwellefrequenzen, die auswählbar sind, drehen den Testknopf link oder recht, zwischen verschiedene Rechteckwellefrequenzen, Presse zu schalten der Testknopf, zum des Impulsgebers lang herauszunehmen.
2,5 10 Bit PWM
Impulsgenerator, link oder rechtsdrehend der Testknopf, zum des Arbeitszyklus des Impulses von 1% - 99% zu justieren. Presse und den Testknopf halten, um den Impulsgenerator herauszunehmen.
2,6 C+ESR@TP1:3
Kapazitanzkann Inline-Maßfunktion, zwei Drähte von TP1 geführt werden und TP3, zum des Kapazitanzwertes und des ESR eines Kondensators 2uF-50mF inline zu messen, Anmerkung, dass der Kondensator in Versuch vor dem Test vollständig entladen werden muss, wenn das Maß Inline ist, der Stromkreis, in dem der Kondensator lokalisiert wird, muss vollständig getrennt sein, bevor der Test durchgeführt werden kann.
2,7
Ununterbrochenes Messverfahren des Widerstands, ständig Test der Widerstandswert- und Induktanzwert installiert auf TP1 und TP3. Die Induktanz wird gemessen, nur wenn der Widerstand in Versuch kleiner als 2100 Ohm ist, und die Induktanz wird von 0.01mH zu 20H gemessen. Presse und den Testknopf halten, um herauszunehmen.
2,8 1||- 3
Das ununterbrochene Messverfahren der Kapazitanz prüft ununterbrochen die Kapazitanzwerte, die an TP1 und an TP3 angebracht werden. Für kleine Kapazitanzkondensatoren können die Kapazitanzwerte in dieser Prüfmethode nur gemessen werden. Nach der Aufladung, der gleichwertige Wert des Reihenwiderstands (ESR) wird für die Kondensatoren gemessen, die größer sind, als 90nF mit einer Entschließung von Kondensatoren 0.01Ω über 5000pF ihre Spannungsabfallrate zeigen.
2,9 russische Version DS18B20 ohne diese Funktion
Das DS18B20 ist ein Temperaturfühler, der ein einzelnes Busübertragungsverfahren zu den Überweisungsdaten anwendet und das gleiche Paket hat, wie die Triode (TO-92), das folgende Diagramm zeigt das pinout des DS18B20.

Nachdem sie die Funktion des Tests DS18B20 eingetragen hat, zeigt die zweite Linie der Anzeige die Verbindung zwischen dem Testhalter und dem DS18B20, „1=GND 2=DQ 3=VDD“, anzeigend, dass TP1 an den Boden des DS18B20 angeschlossen wird, TP2 wird an das DQ des DS18B20 angeschlossen und TP3 wird an das VDD des DS18B20 angeschlossen. Die Prüfvorrichtung nicht automatisch erkennt das DS18B20, also müssen Sie die Anweisungen in der zweiten Linie befolgen, das DS18B20 zu installieren.
Die Prüfvorrichtung kann das Temperaturergebnis mit 12 Stellen lesen, das durch das DS18B20 gemessen wird und es in der dritten Linie als der entsprechende Celsiustemperaturwert mit einer Entschließung von 0.0625°C. anzeigen.
Notizblock: Die Prüfvorrichtung liest den Inhalt der 8 Zellen des internen Speichers des DS18B20 plus das letzte Byte des CRC-Prüfungs-Wertes. 9 Bytes insgesamt.
Notizblock BYTE
TEMPERATUR LSB 0
TEMPERATUR MSB 1
TH-/USERbyte 1 2
TL-/USERbyte 2 3
CONFIG 4
AUFGEHOBENE 5
AUFGEHOBENE 6
AUFGEHOBENE 7

Zyklische Blockprüfung 8

Zum Beispiel wenn der Wert auf einmal las, ist Notizblock: EC014B467FFF0C102A dann das Verhältnis ist wie folgt
Notizblock-Wert BYTE
EC 0 DER TEMPERATUR-LSB
TEMPERATUR MSB 01 1
TH-/USERbyte 1 4B 2
TL-/USERbyte 2 46 3
CONFIG 7F 4
AUFGEHOBENER FF 5
AUFGEHOBENES 0C 6
RESERVIERTE 10 7

Zyklische Blockprüfung 2A 8

64-Bit-ROM: Global - einzigartige Gerät Identifikation jedes DS18B20 las durch die Prüfvorrichtung, die 64 lange Bits ist. Sie wird in 3 Teile unterteilt.

Zum Beispiel ist das 64-Bit-ROM, das durch ein DS18B20 gelesen wird
64-Bit-ROM: 28FF4D58361604A1
dann gibt es
8-Bit-FAMILIEN-CODE 28
48-BIT SERIENNUMMER 041636584DFF
8-Bit-CODE A1 zyklischer Blockprüfung

Anmerkung: Alle Teile sind in den hexadezimalen Zahlen, außer dem Temperaturwert (Temperatur), der in der Dezimalzahl ist.
Die Temperaturmessungsstrecke des DS18B20 ist von -55°C - Presse 125°C. und hält den Testknopf, um diese Funktion herauszunehmen.
2,10 C (uF) - Korrektur
Diese Funktion wird verwendet, um den Messwert der Hochleistungskapazitanz zu korrigieren, die bis 0% standardmäßig eingestellt wird. Dies heißt, dass es keine Korrektur gibt und von -0,2% - 8% eingestellt wird. Ein positiver Wert verringert den Messwert des Kondensators und ein negativer Wert erhöht den Messwert des Kondensators.
Nach Einstellung Presse und den Testknopf halten, um herauszunehmen.
2,11 russische Version IR_Decoder ohne diese Funktion
Diese Funktion den Gebrauch eines 1838 integrierten IR Empfängers (Impulsart), nachdem sie diese Funktion eingetragen hat, beobachten die zweite Linie der Aufforderung auf der Anzeige, die das Schnur "" 1=DOUT 2=GND 3=VCC“ zeigt, die Bedeutung der Schnur anzeigt die 3 Messpunkte auf der Prüfvorrichtung und dem IR-Empfänger erfordert. Die Schnur zeigt die Verbindung zwischen den 3 Messpunkten auf der Prüfvorrichtung und dem IR-Empfängerkopf an, die in der strengen Übereinstimmung mit den Anweisungen angeschlossen werden müssen. Nur ein IR-Empfänger kann leer oder richtig installiert in den Prüfstand nach links sein, können keine anderen Komponenten in ihn gelegt werden, und die Messpunkte dürfen nicht mit Drähten kurzgeschlossen werden. Dieses ist, unvorhersehbare Störungen zu vermeiden. Das folgende Diagramm zeigt die Befestigungsorientierung des Beispiel IR-Empfängerkopfes.
TP1 wird an den DOUT-Stift des IR-Empfängerkopfes, TP2 zu Boden und TP3 bis VCC angeschlossen.
Die IR-Fernsteuerungsdecodierungsfunktion stützt zwei IR-Fernsteuerungskodierungsformate.
Format I
Format 2

Die oben genannten zwei Formate sind ungefähr die selben, der Unterschied liegt in der Länge des Stiefelcodes. Format 1 ist 9MS und Format 2 ist 4.5MS.
Die IR-Fernsteuerungsdecodierungsfunktion verwendet uPD6121 für Format eins und TC9012 für Format zwei beziehungsweise.

Bedienungsanleitungen
Die IR-Fernsteuerungsdecodierungsfunktion kann vom Funktionsmenü nur erreicht werden. Bevor man die IR-Fernsteuerungsdecodierungsfunktion einträgt, darf es keine Komponenten auf dem Prüfstand oder auf den RechteckwelleAusgangsanschlüssen geben. Tragen Sie die IR-Fernsteuerungsdecodierungsfunktion und -wartezeit ein, bis die Anzeige zeigt das „Bereitstehen…“ Nach der bereitstehenden Schnur „…“ erscheint auf der Anzeige, setzt den integrierten IR-Empfängerkopf in die Testbasis und schließt ihn an Ort und Stelle zu. Die Fernbedienung kann auf den IR-Empfängerkopf dann gezeigt werden und abgefeuert werden. Wenn der Code für die Fernbedienung wird erkannt verwendete. Die dritte Linie stellt dar, dass eine Schnur von Charakteren „das >>>>>>>>>>>“, das ein erfolgreiches anzeigt, decodieren und die vierte Linie das Codeformat zeigt, das für die Fernbedienung verwendet wird. Die fünfte Linie stellt dar, dass das erste Byte des Benutzercodes (Benutzer code1) und der 6. Linie das zweite Byte des Benutzercodes (Benutzer code2) zeigt. Die 7. Linie zeigt den Datencode (Daten) und den umgekehrten Code der Daten (~data).
(Alle Werte der IR-Decoderfunktion sind im hexadezimalen Format.
Die IR-Decodierungsfunktion stützt nur einzelnen Schlüsselmodus, nicht ununterbrochenen Modus. Als, diese Funktion prüfend, fand ich, dass einige Fernsehfernbedienungen, die für die Prüfung benutzt wurden, TC9012 waren, die kleine Fernbedienung Mp3 war uPD6121, und die Klimaanlagenfernbedienung wurde nicht erkannt:- (.) Wegen der Beschränkungen, konnte keine weiter Prüfung getan werden.
Zu von dieser Funktion herauszunehmen, entfernen den Empfängerkopf vom Testhalter und dann den Drehgeberschalter zu drücken und zu halten um herauszunehmen.
2,11 russische Version IR_Encoder ohne diese Funktion
Die IR-Fernsteuerungskodiererfunktion erfordert eine Infrarot-LED. Die Prüfvorrichtung kann diese Infrarot-LED steuern und eine Infrarotfernsteuerungsfunktion folglich einführen. Während die Prüfvorrichtung einen maximalen Ansteuerungsstrom von um 6mA nur zur Verfügung stellen kann, kann der Steuerabstand nicht mit dem einer normalen Infrarotfernbedienung verglichen werden. Wenn der Infrarotempfängerkopf ausgerichtet ist, um zu übertragen, ist er vermutlich innerhalb 2m.
Die IR-Fernsteuerungskodierung stützt zwei Formate, die selben, wie das IR-Fernsteuerungsdecodierungsformat früheres beschrieb. Das uPD6121 wird auch verwendet, um Format eins und das TC9012 anzuzeigen, um Format zwei anzuzeigen.
Bedienungsanleitungen
Die Fernsteuerungskodierungsfunktion IR kann vom Funktionsmenü nur erreicht werden. Bevor man die Fernsteuerungskodierungsfunktion IR einträgt, darf es keine Komponenten auf dem Prüfstand oder auf den RechteckwelleAusgangsanschlüssen geben. Nachdem Sie die Infrarotfernsteuerungskodierungsfunktion eingetragen haben, schließen Sie eine Infrarot-LED an den RechteckwelleAusgangsanschluss an, wenn der Minus-Klemme der Infrarot-LED, die an Erde und die angeschlossen wird, Plus-Klemme an den Ertrag angeschlossen sind. Die positiven und Minus-Klemmen der Infrarot-LED können unter Verwendung der Drähte ausgedehnt sein, Operation zu erleichtern. Das lange Bein der Infrarot-LED ist positiv und das kurze Bein ist negativ.
In der am weitesten links liegenden Spalte der Anzeige ist a „>“ die Symbolanzeige, welcher Parameter z.Z. eingestellt wird. Eine kurze Presse auf dem Testknopf schaltet „>“ zwischen den verschiedenen Einstellungseinzelteilen um. Die zweite Linie, „Protokoll“, stellt das Kodierungsverwendet zu werden ein format. Die linken und rechten Schalter des Testknopfes zwischen „uPD6121“ und „TC9012“ drehen.
Die dritten und vierten Linien „Benutzer code1“ und „Benutzer code2“ stellten die erste ein und zweite Bytes des Benutzercodes, der in den Schritten von 1 verringert werden kann, indem man den Testknopf dreht, verließen und nahmen der Schritte von 1 um das Drehen des Testknopfrechtes zu.
Die fünfte Linie stellt den Datencode ein, der um 1 für den linken Testknopf verringert werden und um 1 für den rechten Testknopf erhöht werden kann. Der umgekehrte Code der Daten wird automatisch vom Datencode berechnet und kann nicht manuell eingestellt werden.
Wenn man den Wert des Benutzercodes und des Datencodes, zusätzlich zum Ändern des Wertes in den Einheiten von 1, indem das Drehen des linken und rechten Testknopfes kann, der Wert der Einheiten von 0x10 auch erhöht werden einstellt, durch den Testknopf für eine lange Zeit drücken und halten, aber nicht zu lang, wenn zu lang, wird die Funktion zurückgenommen. Dieses ist nicht einfach, zuerst zu greifen. Die 6. Linie ist ausstrahlen Steuerung „ausstrahlen: “. Indem man „>“ Symbol auf diese Linie sich bewegt, kann der Testknopf gedrehtes links und recht sein, Infrarotlicht entsprechend der Datei oben auszustrahlen. Wenn Sie den test-Schalter drehen, sehen Sie einen schnellen Blitz von „- >“ Symbol. Dieses zeigt an, dass die Daten einmal ausgestrahlt worden sind.
