Einführung in RC522 CHIP
MF RC522 ist ein hochintegrierter Schreib-Lese-Karten-Chip, der in der 13,56 MHz-Kontaktloskommunikation verwendet wird.Kleinstformatiger kontaktloser Schreib-Lese-Karten-Chip, der eine gute Wahl für die Forschung und Entwicklung intelligenter Instrumente und tragbarer Handgeräte darstellt. MF rc522 integriert alle Arten von passiven Kontaktloskommunikationsmoden und -protokollen bei 13,56MHz vollständig, indem er fortschrittliche Modulations- und Demodulationskonzepte verwendet.Unterstützung des 14443a-kompatiblen TranspondersignalsDas digitale Bauteil verarbeitet ISO 14443a Frame und Fehlererkennung. Darüber hinaus unterstützt es auch einen schnellen Verschlüsselungsalgorithmus zur Überprüfung von Produkten der Mifare-Serie.Mfrc522 unterstützt höhere Geschwindigkeitkontaktlose Kommunikation der Mifare-SerieMF RC522 hat viele Ähnlichkeiten mit MF RC500 und MF rc530.aber auch viele Merkmale und Unterschiede hat.Es verwendet den SPI-Modus zur Kommunikation mit dem Hostcomputer, was hilfreich ist, um die Verkabelung zu reduzieren, das Volumen der Leiterplatte zu reduzieren und die Kosten zu senken.

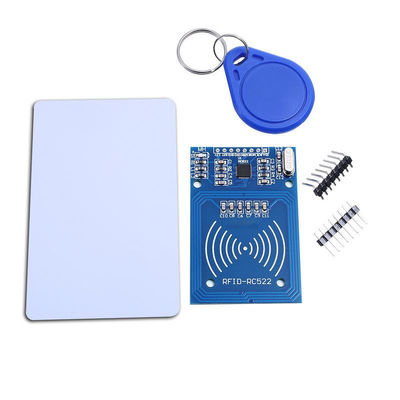

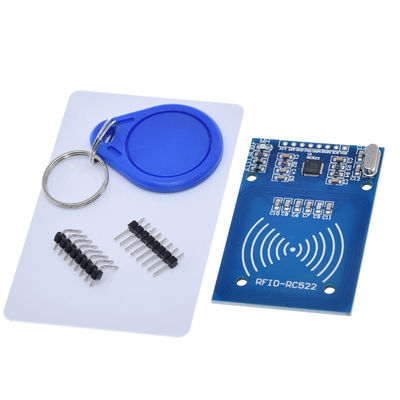

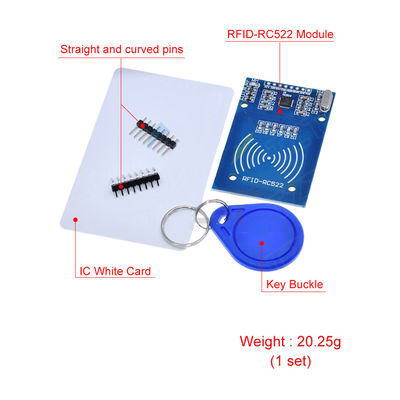

Einführung in das RFID-Modul
Das MF522-AN-Modul verwendet den Originalchip MFRC522 zur Konstruktion eines Kartenleseschaltkreises, der bequem zu bedienen und kostengünstig ist.Entwicklung von KartenlesernDas Modul kann direkt in verschiedene Leserformen geladen werden. Die Spannung des Moduls beträgt 3,3 V.und es kann direkt mit jedem CPUm-Motherboard des Benutzers über ein paar einfache Zeilen der SPI-Schnittstelle kommunizieren, die den stabilen und zuverlässigen Betrieb des Moduls und den langen Abstand des Kartenlesens gewährleisten können;
Kurze Einführung in elektrische Parameter
Betriebsstrom: 13-26 ma / Gleichstrom 3,3 V
Strom von 10 bis 13 ma/gleiche Strömung 3,3 V
Schlafstrom: < 80ua
Spitzenstrom: < 30 mA
Arbeitsfrequenz: 13,56 MHz
Unterstützte Kartenarten: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire
Größe: 40 mm x 60 mm
Arbeitstemperatur: - 20 °C ~ + 80 °C
Lagertemperatur im Raum: - 40 °C + 85 °C
Relative Luftfeuchtigkeit: 5% - 95%
Anwendungen
MF RC522 eignet sich für verschiedene berührungslose Kommunikationsanwendungen auf Basis von ISO/IEC14443A, bei denen geringe Kosten, geringe Größe, hohe Leistung und eine einzige Stromversorgung erforderlich sind
1Drei Tische.
2An Bord der Einheit.
3- öffentliche Verkehrsmittel;
4. tragbare Handgeräte;
5. Kontaktloses öffentliches Telefon Serienanschluss-Versorgungsspannung (VCC): 5V RX: Serienanschlussempfang TX: Serienanschlusssendung GND: Stromanschluss VCC: 5V Stromversorgung positiv
